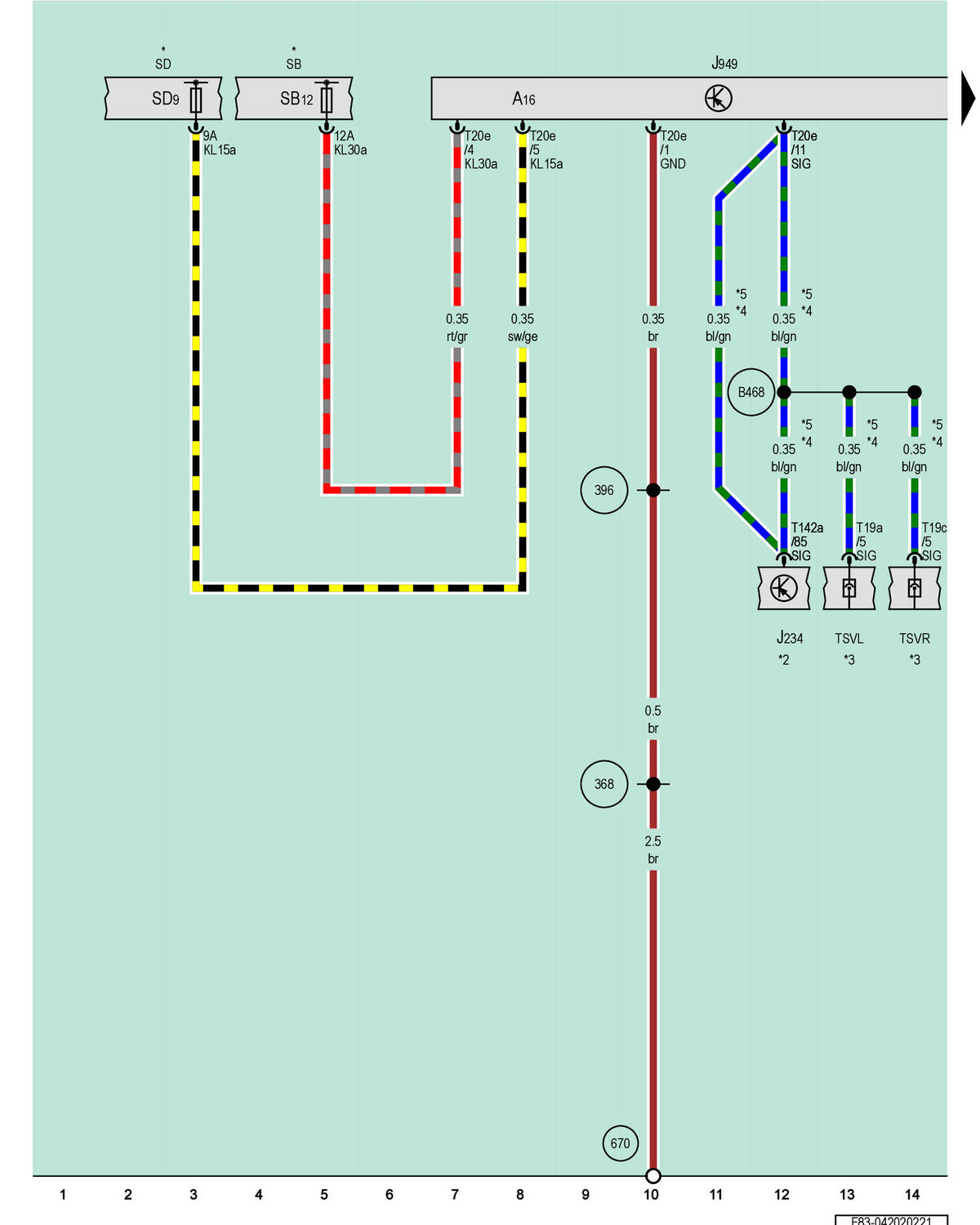

Telematics Emergency Battery, Airbag Control Module, Control Module For Emergency Call Module And Communication Unit
A16
Telematics Emergency Battery
J234
Airbag Control Module
J949
Control Module for Emergency Call Module and Communication Unit
SB
Fuse Panel B
SB12
Fuse 12 (On Fuse Panel B)
SD
Fuse Panel D
SD9
Fuse 9 (On Fuse Panel D)
T19a
19-Pin Connector, Black
T19c
19-Pin Connector, Black
T20e
20-Pin Connector, Black
T142a
142-Pin Connector, Yellow
TSVL
Left Front Seat Coupling Station
TSVR
Right Front Seat Coupling Station
368
Ground Connection 3 (in Main Wiring Harness)
396
Ground Connection 31 (in Main Wiring Harness)
670
Ground Connection 2 on Left A-Pillar
B468
Connection 4 (in Main Wiring Harness)
*
Refer to Applicable Wiring Diagram for Fuses in Vehicle Interior
*2
Refer to Applicable Airbag Wiring Diagram
*3
Refer to Applicable Seat Adjustment Wiring Diagram
*4
Depending on Equipment
*5
For Vehicles with Emergency Call Function
