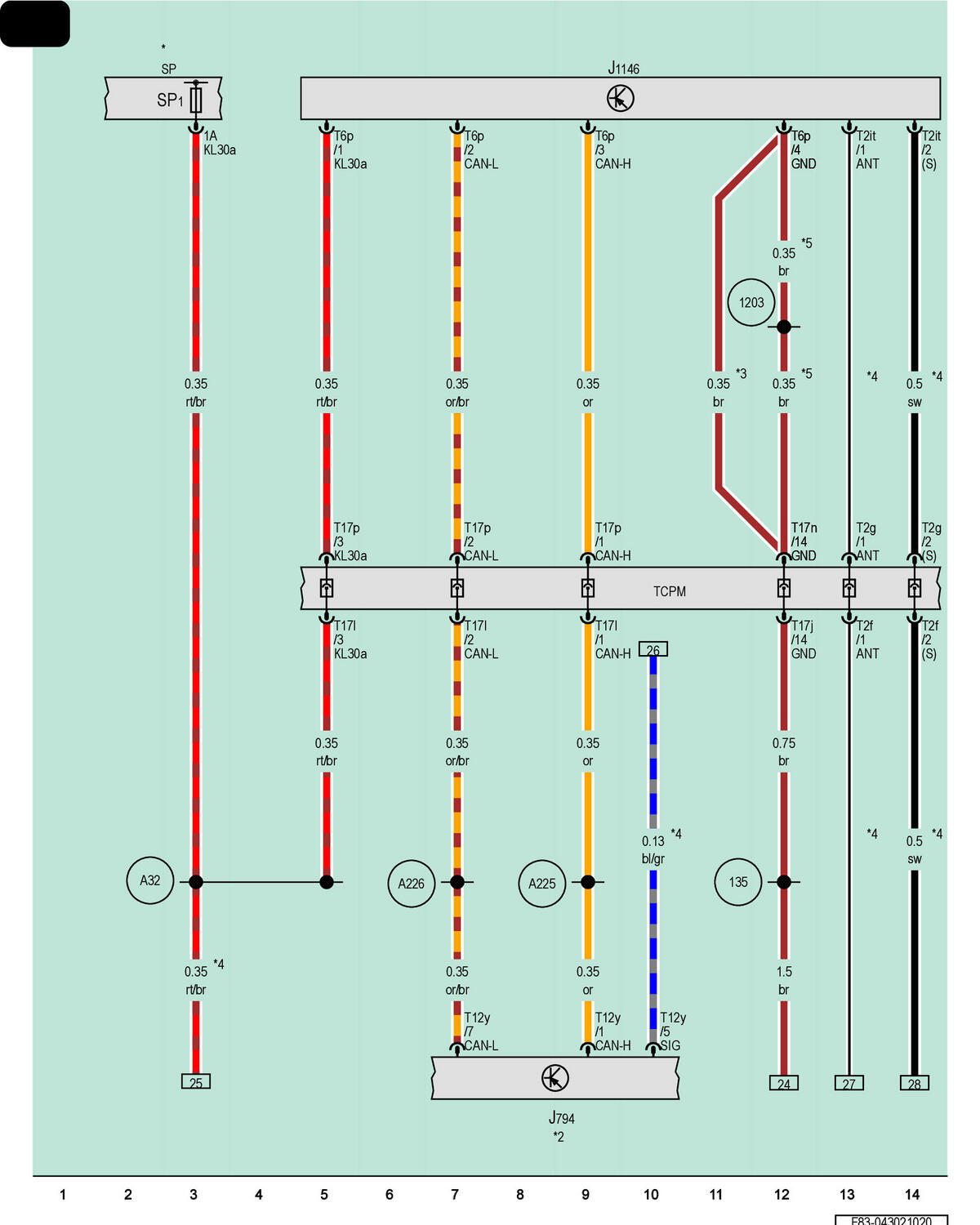

Information Electronics Control Module 1, Mobile Device Charger 1
J794
Information Electronics Control Module 1
J1146
Mobile Device Charger 1
SP
Fuse Panel P
SP1
Fuse 1 on Fuse Panel P
T2f
2-Pin Connector, White
T2g
2-Pin Connector, White
T2it
2-Pin Connector, Purple
T6p
6-Pin Connector, Black
T12y
12-Pin Connector, Gray
T17j
17-Pin Connector, Brown
T17l
17-Pin Connector, Black
T17n
17-Pin Connector, Brown
T17p
17-Pin Connector, Black
TCPM
Coupling Point on Instrument Panel, Center
135
Ground Connection 2 (in Instrument Panel Wiring Harness)
1203
Ground Connection (in Center Console Wiring Harness)
A32
Positive Connection (30) (in Instrument Panel Wiring Harness)
A225
Infotainment CAN Bus High Connection 2 (in Instrument Panel Wiring Harness)
A226
Infotainment CAN Bus Low Connection 2 (in Instrument Panel Wiring Harness)
*
Refer to Applicable Wiring Diagram for Fuses in Vehicle Interior
*2
Refer to Applicable MMI (Information Electronics) Wiring Diagram
*3
For Vehicles Without Auxiliary Lamps
*4
For Vehicles with a Cell Phone Amplifier
*5
For Vehicles with Auxiliary Lamps
