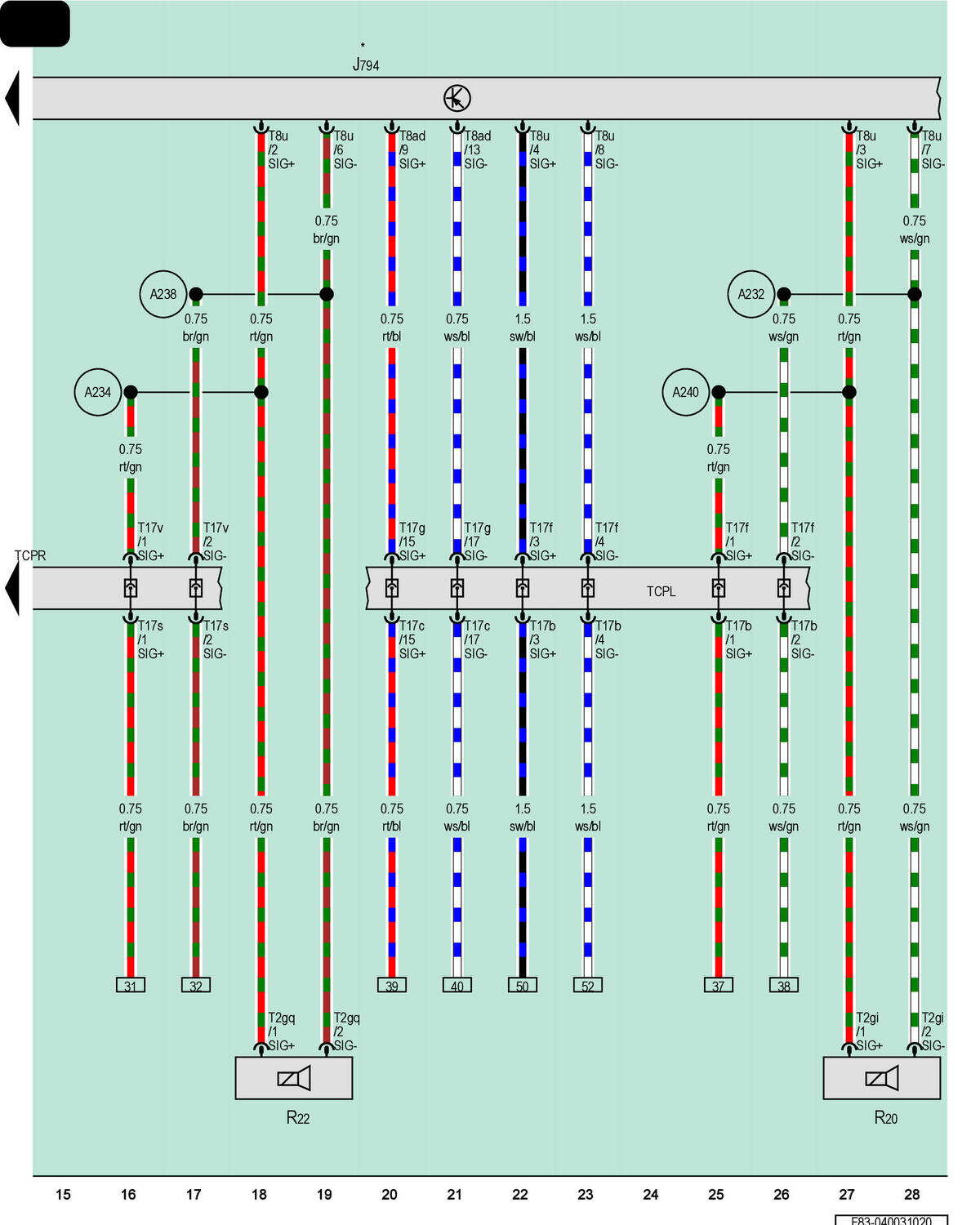

Information Electronics Control Module 1, Left Front Treble Speaker, Right Front Treble Speaker
J794
Information Electronics Control Module 1
R20
Left Front Treble Speaker
R22
Right Front Treble Speaker
T2gi
2-Pin Connector, Naturally Cloudy
T2gq
2-Pin Connector, Naturally Cloudy
T8ad
8-Pin Connector, Black
T8u
8-Pin Connector, Brown
T17b
17-Pin Connector, Brown
T17c
17-Pin Connector, Red
T17f
17-Pin Connector, Brown
T17g
17-Pin Connector, Red
T17s
17-Pin Connector, Black
T17v
17-Pin Connector, Black
TCPL
Coupling Point on Instrument Panel, Left
TCPR
Coupling Point on Instrument Panel, Right
A232
Rear Speaker Positive Connection 1 (in Left Speaker Wiring Harness)
A234
Rear Speaker Positive Connection 1 (in Right Speaker Wiring Harness)
A238
Rear Speaker Negative Connection 1 (in Right Speaker Wiring Harness)
A240
Rear Speaker Negative Connection 1 (in Left Speaker Wiring Harness)
*
Refer to Applicable MMI (Information Electronics) Wiring Diagram
