Data Bus On Board Diagnostic Interface, Telematics Interface Control Module

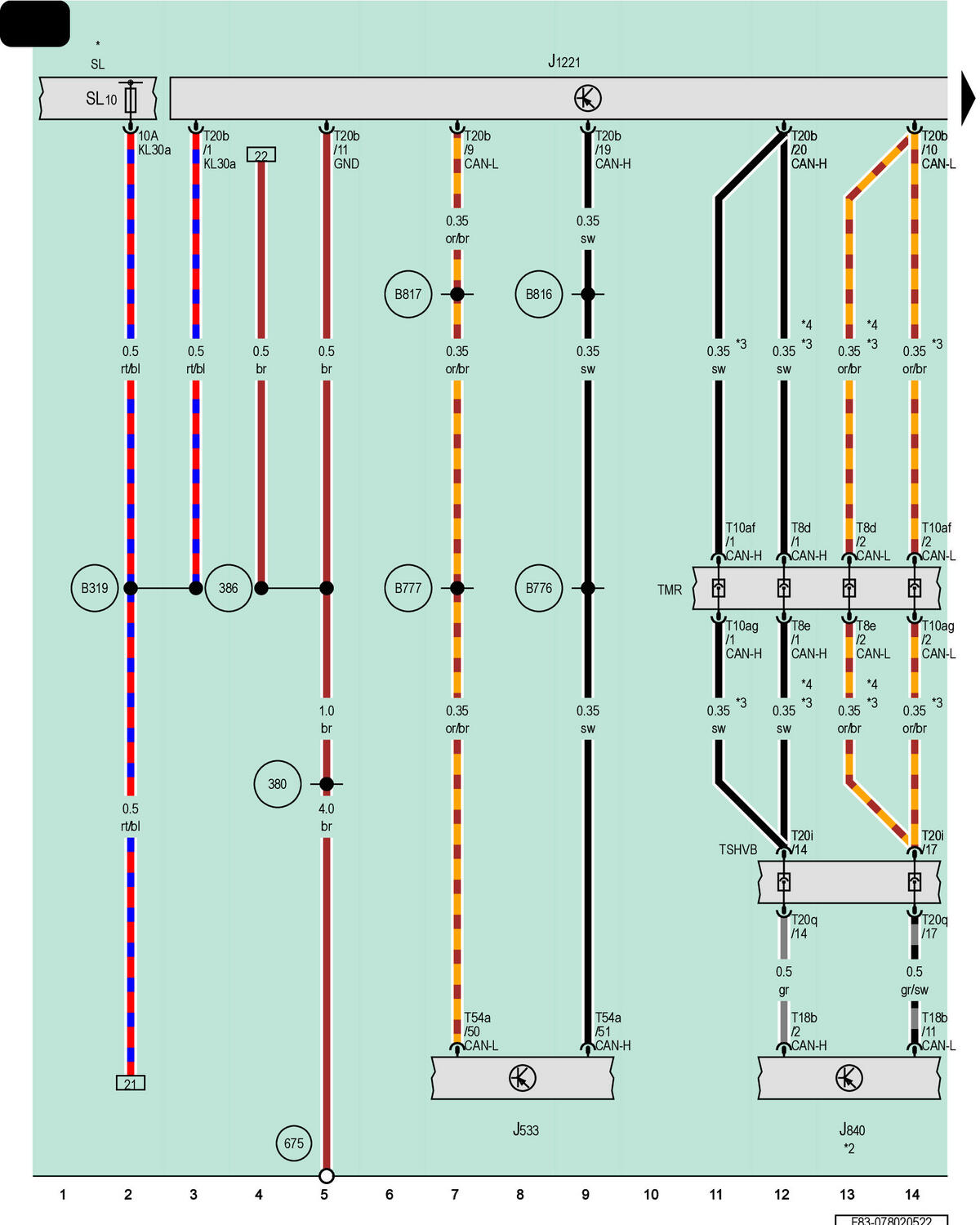

GWWF83-078020522Courtesy of AUDI OF AMERICA, LLC

J533

Data Bus on Board Diagnostic Interface

J840

Battery Regulation Control Module

J1221

Telematics Interface Control Module

SL

Fuse Panel L

SL10

Fuse 10 on Fuse Panel L

T8d

8-Pin Connector, Black

T8e

8-Pin Connector, Black

T10af

10-Pin Connector, Black

T10ag

10-Pin Connector, Black

T18b

18-Pin Connector, Black

T20b

20-Pin Connector, Brown

T20i

20-Pin Connector, Black

T20q

20-Pin Connector, Black

T54a

54-Pin Connector, Black

TMR

Coupling Point in Engine/Motor Compartment, Right

TSHVB

High-Voltage Battery Control Module Coupling Point

380

Ground Connection 15 (in Main Wiring Harness)

386

Ground Connection 21 (in Main Wiring Harness)

675

Ground Connection 2 in Luggage Compartment on Right Side

B319

Positive Connection 5 (30a) (in Main Wiring Harness)

B776

Hybrid CAN Bus High Connection 1 (in Main Wiring Harness)

B777

Hybrid CAN Bus Low Connection 1 (in Main Wiring Harness)

B816

Hybrid CAN Bus High Connection 2 (in Main Wiring Harness)

B817

Hybrid CAN Bus Low Connection 2 (in Main Wiring Harness)

Refer to Applicable Wiring Diagram for Fuses in Luggage Compartment

*2

Refer to Applicable High-Voltage System Wiring Diagram

*3

Depending on Equipment

*4

Omitted as a Running Change
