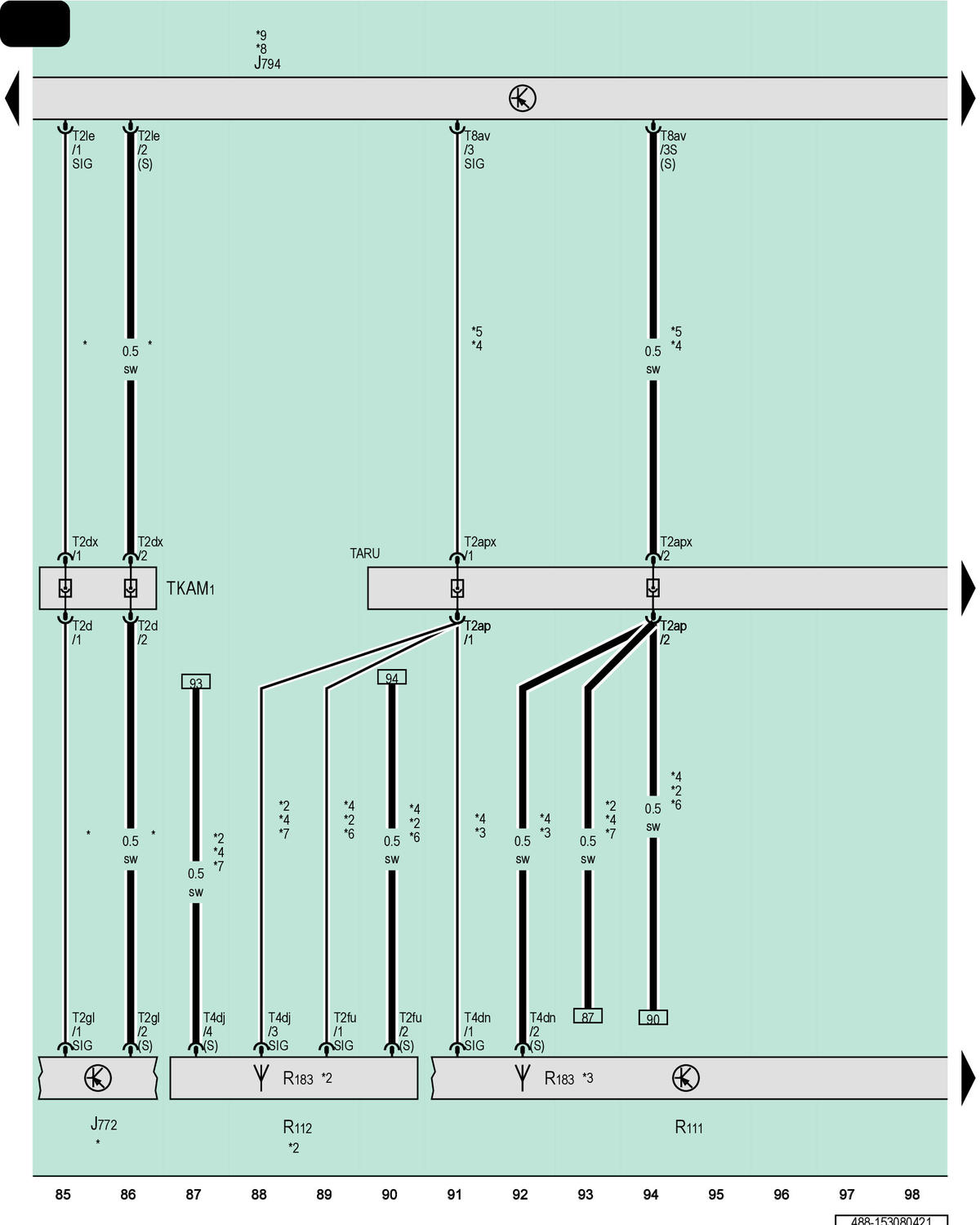

Rearview Camera System Control Module, Information Electronics Control Module 1, Antenna Amplifier 2, Antenna Amplifier 3
J772
Rearview Camera System Control Module
J794
Information Electronics Control Module 1
R111
Antenna Amplifier 2
R112
Antenna Amplifier 3
R183
Digital Radio Antenna
T2ap
2-Pin Connector, Black
T2apx
2-Pin Connector, Black
T2d
2-Pin Connector, Blue
T2dx
2-Pin Connector, Blue
T2fu
2-Pin Connector, Black
T2gl
2-Pin Connector, Gray
T2le
2-Pin Connector, Green
T4dj
4-Pin Connector, Black
T4dn
4-Pin Connector, Naturally Cloudy
T8av
8-Pin Connector, Blue
TARU
Coupling Point on Right A-Pillar, Bottom
TKAM1
Rearview Camera Coupling Point
*
For Vehicles with Rearview Camera System
*2
Avant
*3
Sedan
*4
For Vehicles with Digital Radio
*5
For Vehicles Without US Equipment
*6
For Vehicles Without TV Reception
*7
For Vehicles with TV Tuner
*8
Refer to Applicable Communication Wiring Diagram
*9
Refer to Applicable Sound System Wiring Diagram
