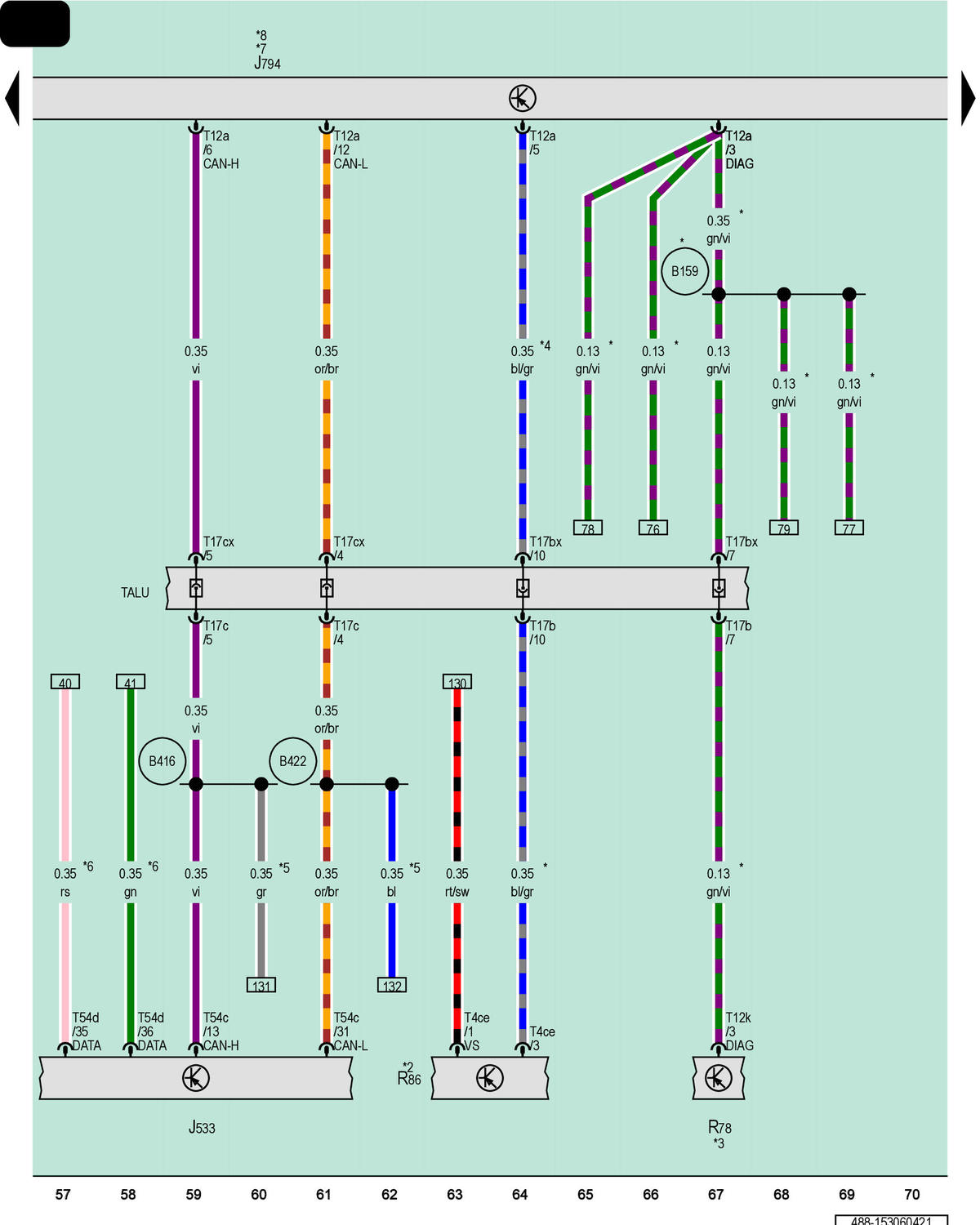

Information Electronics Control Module 1, TV Tuner
J533
Data Bus on Board Diagnostic Interface
J794
Information Electronics Control Module 1
R78
TV Tuner
R86
Cellular Telephone Amplifier
T4ce
4-Pin Connector, Black
T12a
12-Pin Connector, Gray
T12k
12-Pin Connector, Black
T17b
17-Pin Connector, Blue
T17bx
17-Pin Connector, Blue
T17c
17-Pin Connector, Red
T17cx
17-Pin Connector, Red
T54c
54-Pin Connector, Black
T54d
54-Pin Connector, Blue
TALU
Coupling Point on Left A-Pillar, Bottom
B159
Diagnostic Connection (in Interior Wiring Harness)
B416
Infotainment CAN Bus High Connection 2 (in Main Wiring Harness)
B422
Infotainment CAN Bus Low Connection 2 (in Main Wiring Harness)
*
Depending on Equipment
*2
Refer to the Applicable Cell Phone System Wiring Diagram
*3
Refer to the Applicable TV Tuner Wiring Diagram
*4
For Vehicles with Cell Phone/Telephone
*5
Optional Equipment
*6
Ethernet Data Wire
*7
Refer to Applicable Communication Wiring Diagram
*8
Refer to Applicable Sound System Wiring Diagram
