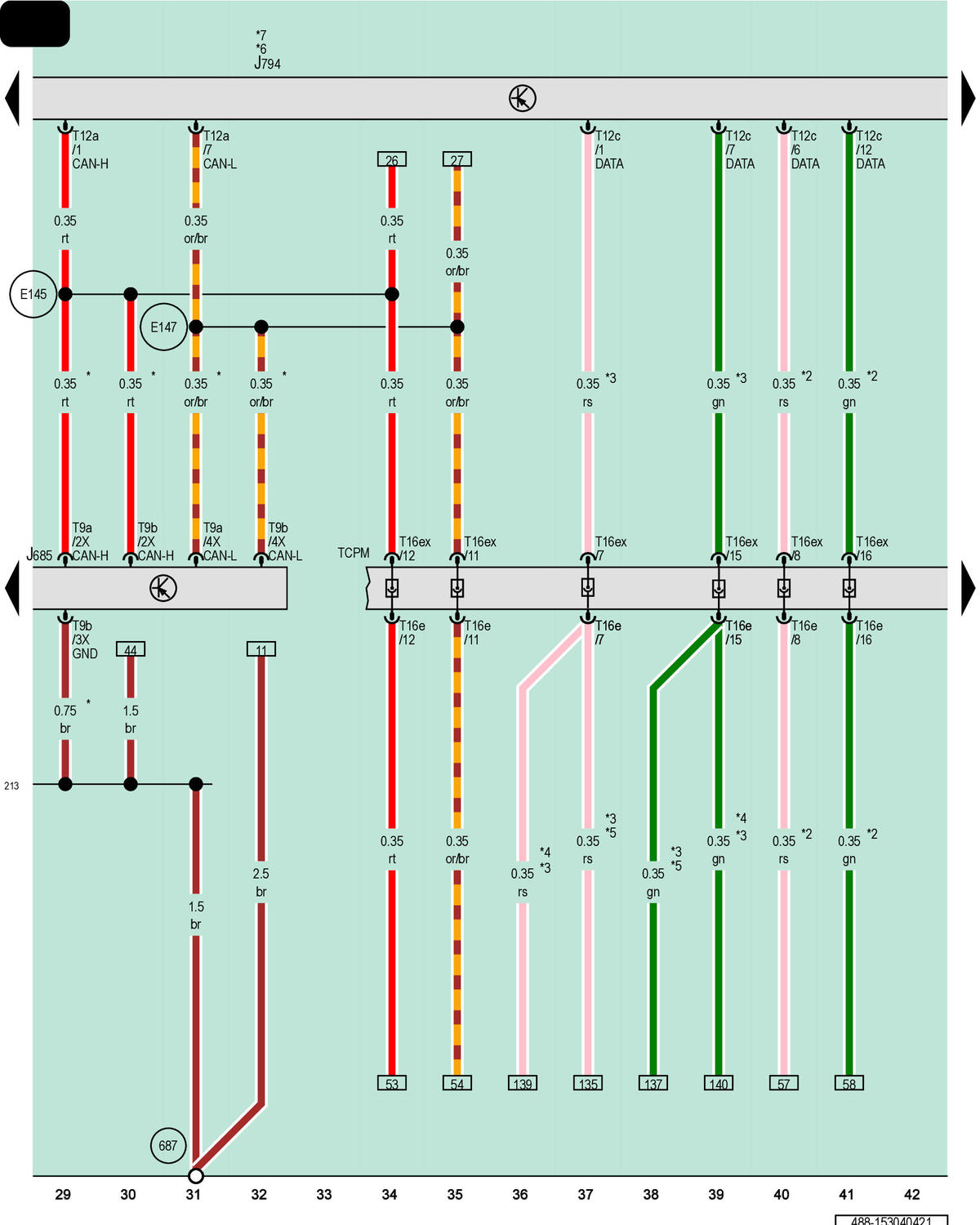

Front Information Display Control Head, Information Electronics Control Module 1
J685
Front Information Display Control Head
J794
Information Electronics Control Module 1
T9a
9-Pin Connector, Black
T9b
9-Pin Connector, Blue
T12a
12-Pin Connector, Gray
T12c
12-Pin Connector, Green
T16e
16-Pin Connector, Black
T16ex
16-Pin Connector, Black
TCPM
Coupling Point on Instrument Panel, Center
213
Ground Connection (in Instrument Panel Wiring Harness)
687
Ground Connection 1 on Center Tunnel
E145
Connection 1 (CAN Bus Information Electronics Control Module 1, High)
E147
Connection 1 (CAN Bus Information Electronics Control Module 1, Low)
*
Depending on Equipment
*2
Ethernet Data Wire
*3
Audio Bus Data Bus Wire
*4
For Vehicles with an Amplifier
*5
For Vehicles Without an Amplifier
*6
Refer to Applicable Communication Wiring Diagram
*7
Refer to Applicable Sound System Wiring Diagram
