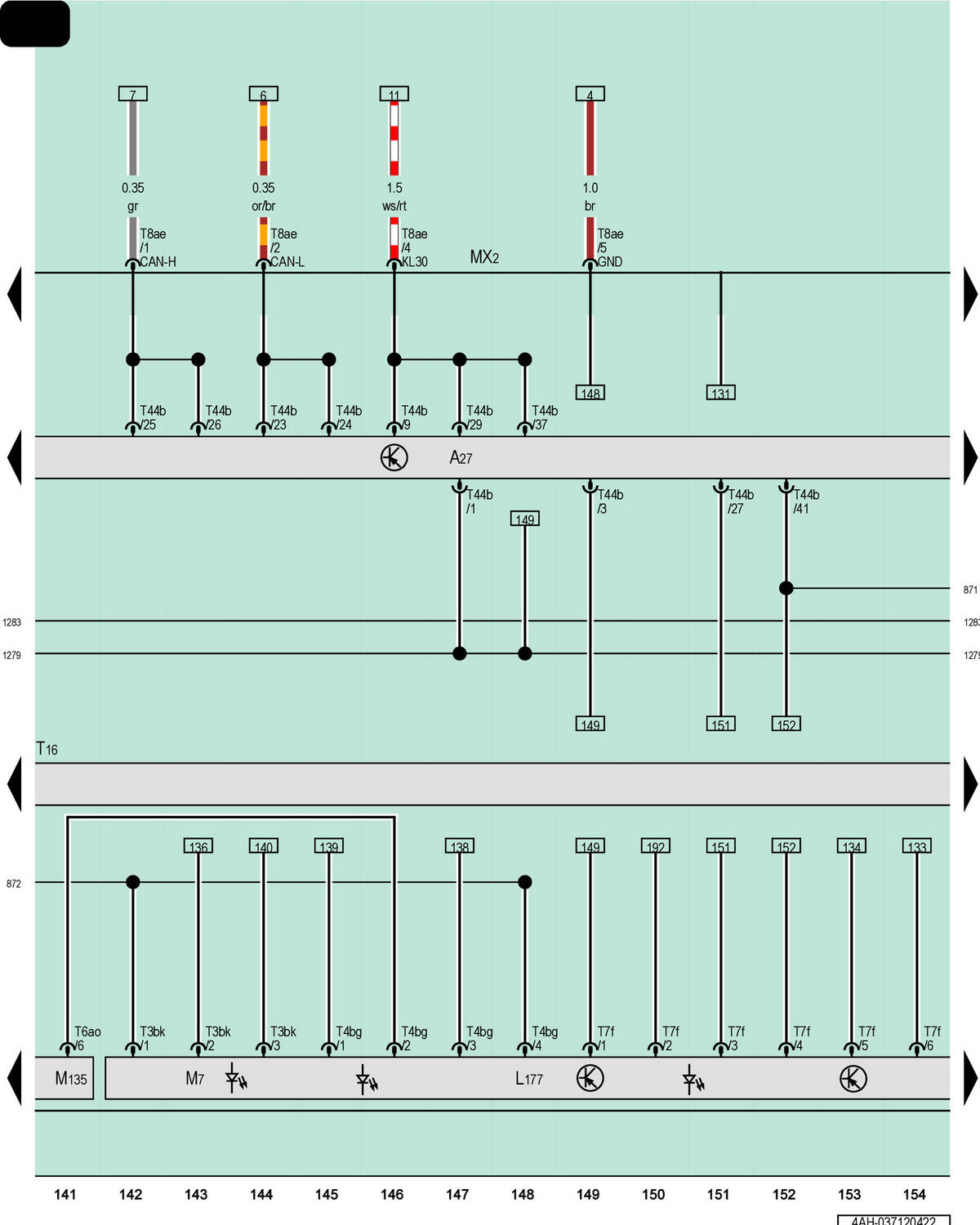

Right Led Headlamp Power Output Module 1, Right Daytime Running Lamp And Position Lamp Led Module, Right Front Headlamp, Right Front Turn Signal Bulb, Right Front Dynamic Turn Signal

GWW4AH-037120422Courtesy of AUDI OF AMERICA, LLC

A27

Right LED Headlamp Power Output Module 1

L177

Right Daytime Running Lamp and Position Lamp LED Module

MX2

Right Front Headlamp

M7

Right Front Turn Signal Bulb

M135

Right Front Dynamic Turn Signal

T16

16-Pin Connector, In the Right Headlamp

T3bk

3-Pin Connector

T4bg

4-Pin Connector

T6ao

6-Pin Connector

T7f

7-Pin Connector

T8ae

8-Pin Connector, Black

T44b

44-Pin Connector
