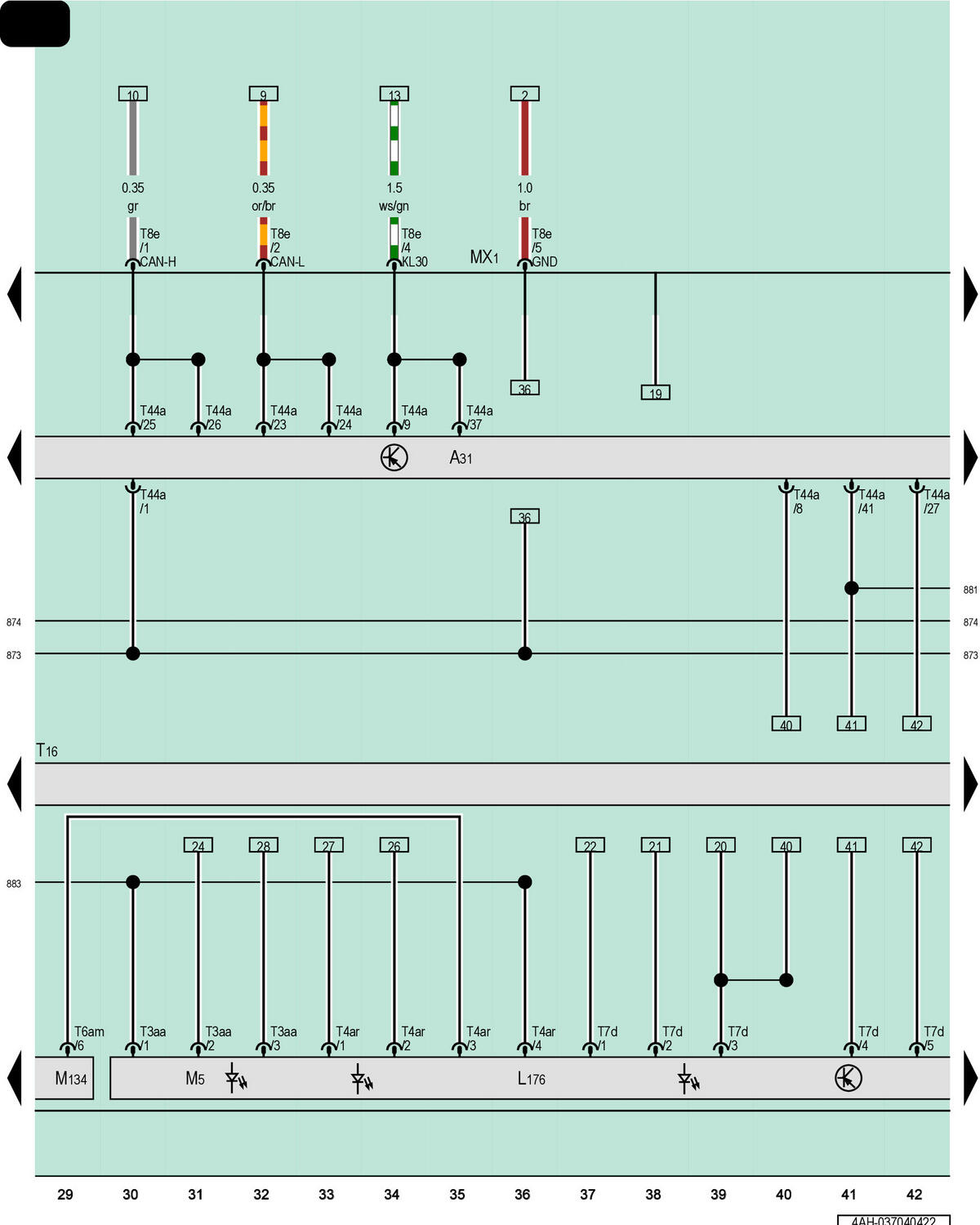

Left Led Headlamp Power Output Module 1, Left Daytime Running Lamp And Position Lamp Led Module, Left Front Headlamp, Left Front Turn Signal Bulb, Left Front Dynamic Turn Signal

GWW4AH-037040422Courtesy of AUDI OF AMERICA, LLC

A31

Left LED Headlamp Power Output Module 1

L176

Left Daytime Running Lamp and Position Lamp LED Module

MX1

Left Front Headlamp

M5

Left Front Turn Signal Bulb

M134

Left Front Dynamic Turn Signal

T16

16-Pin Connector, In the Left Headlamp

T3aa

3-Pin Connector

T4ar

4-Pin Connector

T6am

6-Pin Connector

T7d

7-Pin Connector

T8e

8-Pin Connector, Black

T44a

44-Pin Connector
