Left Led Headlamp Power Output Module 1, Left Front Headlamp, Left Low Beam Headlamp Bulb, Left High Beam Headlamp Bulb

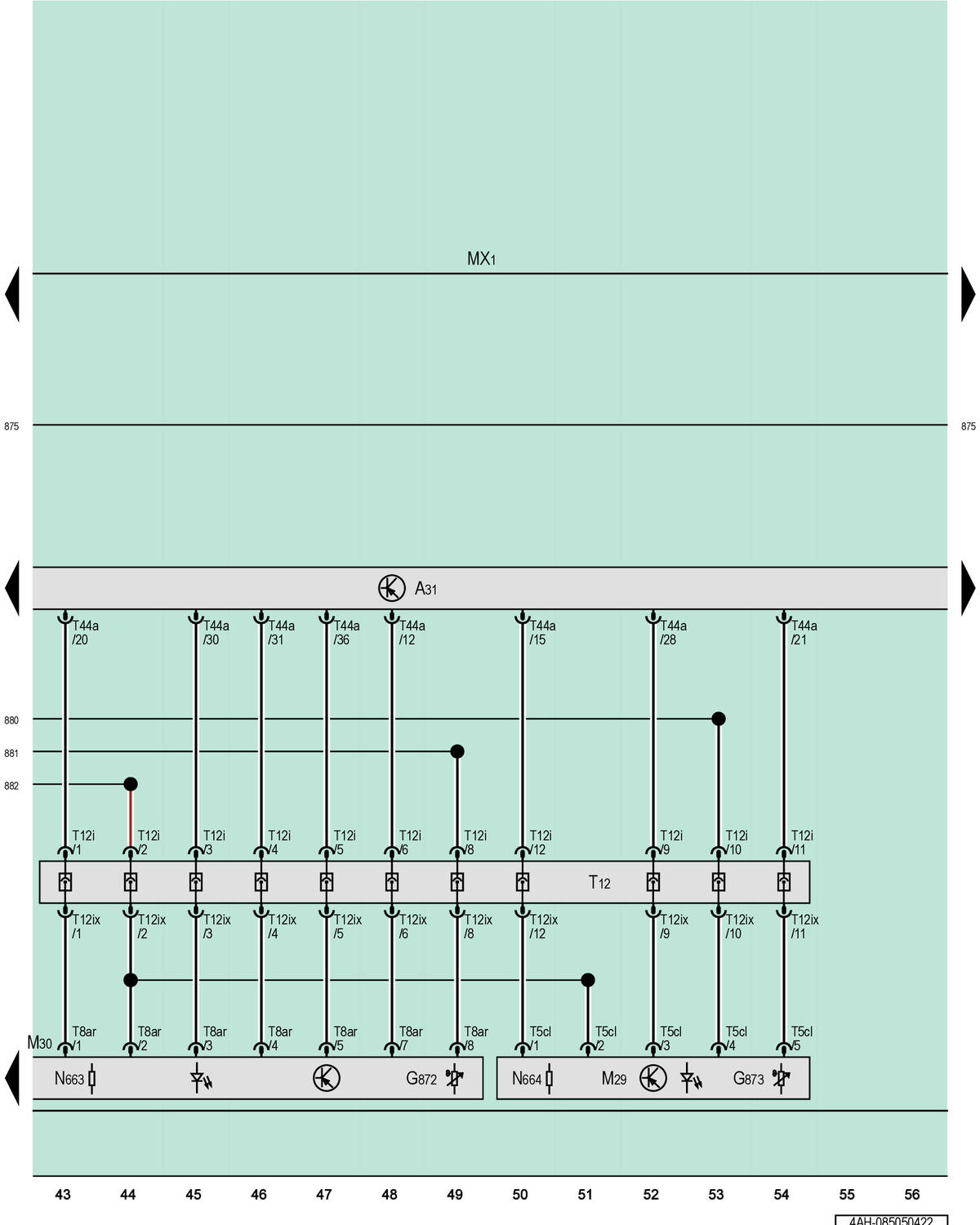

GWW4AH-085050422Courtesy of AUDI OF AMERICA, LLC

A31

Left LED Headlamp Power Output Module 1

G872

Left Headlamp Temperature Sensor 4

G873

Left Headlamp Temperature Sensor 5

MX1

Left Front Headlamp

M29

Left Low Beam Headlamp Bulb

M30

Left High Beam Headlamp Bulb

N663

Current Coding Resistance 2 for Left Headlamp

N664

Current Coding Resistance 3 for Left Headlamp

T12

12-Pin Connector, In the Left Headlamp

T5cl

5-Pin Connector

T8ar

8-Pin Connector

T12i

12-Pin Connector

T12ix

12-Pin Connector

T44a

44-Pin Connector
