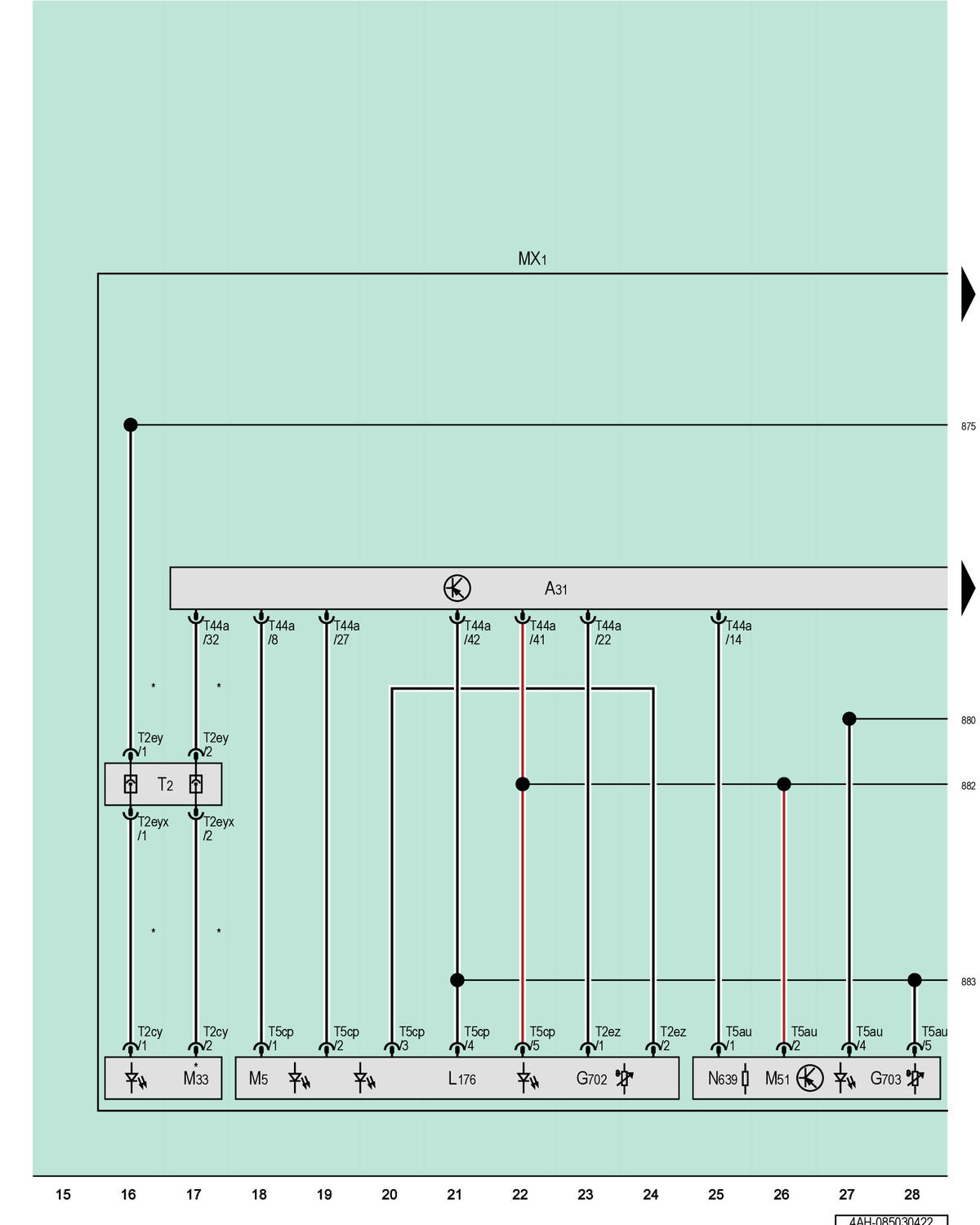

Left Led Headlamp Power Output Module 1, Left Daytime Running Lamp And Position Lamp Led Module, Left Front Headlamp, Left Front Turn Signal Bulb, Left Front Side Marker Lamp Bulb, Left Stationary Cornering Lamp

GWW4AH-085030422Courtesy of AUDI OF AMERICA, LLC

A31

Left LED Headlamp Power Output Module 1

G702

Left Headlamp Temperature Sensor 1

G703

Left Headlamp Temperature Sensor 2

L176

Left Daytime Running Lamp and Position Lamp LED Module

MX1

Left Front Headlamp

M5

Left Front Turn Signal Bulb

M33

Left Front Side Marker Lamp Bulb

M51

Left Stationary Cornering Lamp

N639

Current Coding Resistance 1 for Left Headlamp

T2

2-Pin Connector, In the Left Headlamp

T2cy

2-Pin Connector

T2ey

2-Pin Connector

T2eyx

2-Pin Connector

T2ez

2-Pin Connector

T5au

5-Pin Connector

T5cp

5-Pin Connector

T44a

44-Pin Connector

For USA Only
