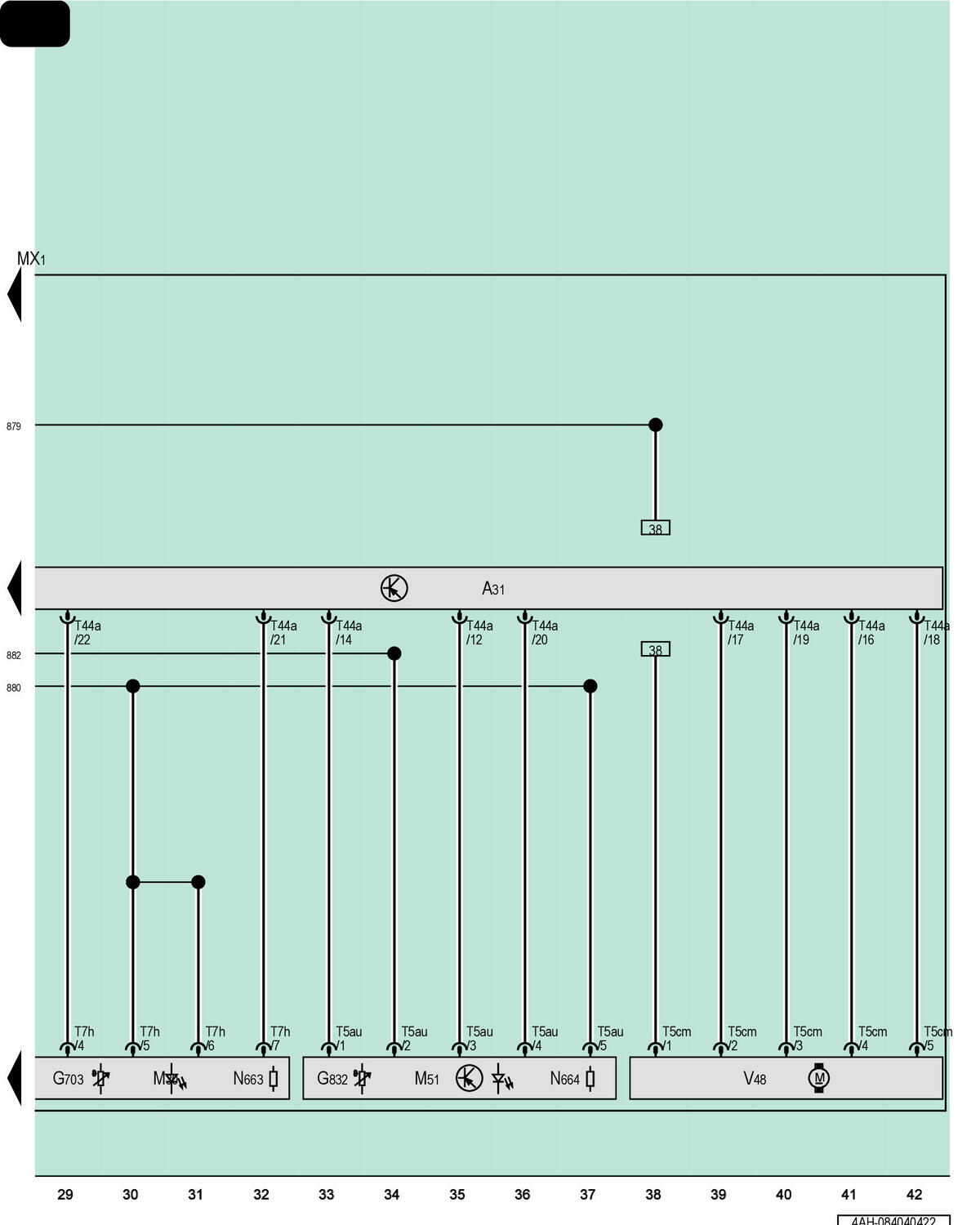

Left Led Headlamp Power Output Module 1, Left Front Headlamp, Left High Beam Headlamp Bulb, Left Stationary Cornering Lamp, Left Headlamp Range Control Adjustment Motor

GWW4AH-084040422Courtesy of AUDI OF AMERICA, LLC

A31

Left LED Headlamp Power Output Module 1

G703

Left Headlamp Temperature Sensor 2

G832

Left Headlamp Temperature Sensor 3

MX1

Left Front Headlamp

M30

Left High Beam Headlamp Bulb

M51

Left Stationary Cornering Lamp

N663

Current Coding Resistance 2 for Left Headlamp

N664

Current Coding Resistance 3 for Left Headlamp

T5au

5-Pin Connector

T5cm

5-Pin Connector

T7h

7-Pin Connector

T44a

44-Pin Connector

V48

Left Headlamp Range Control Adjustment Motor
