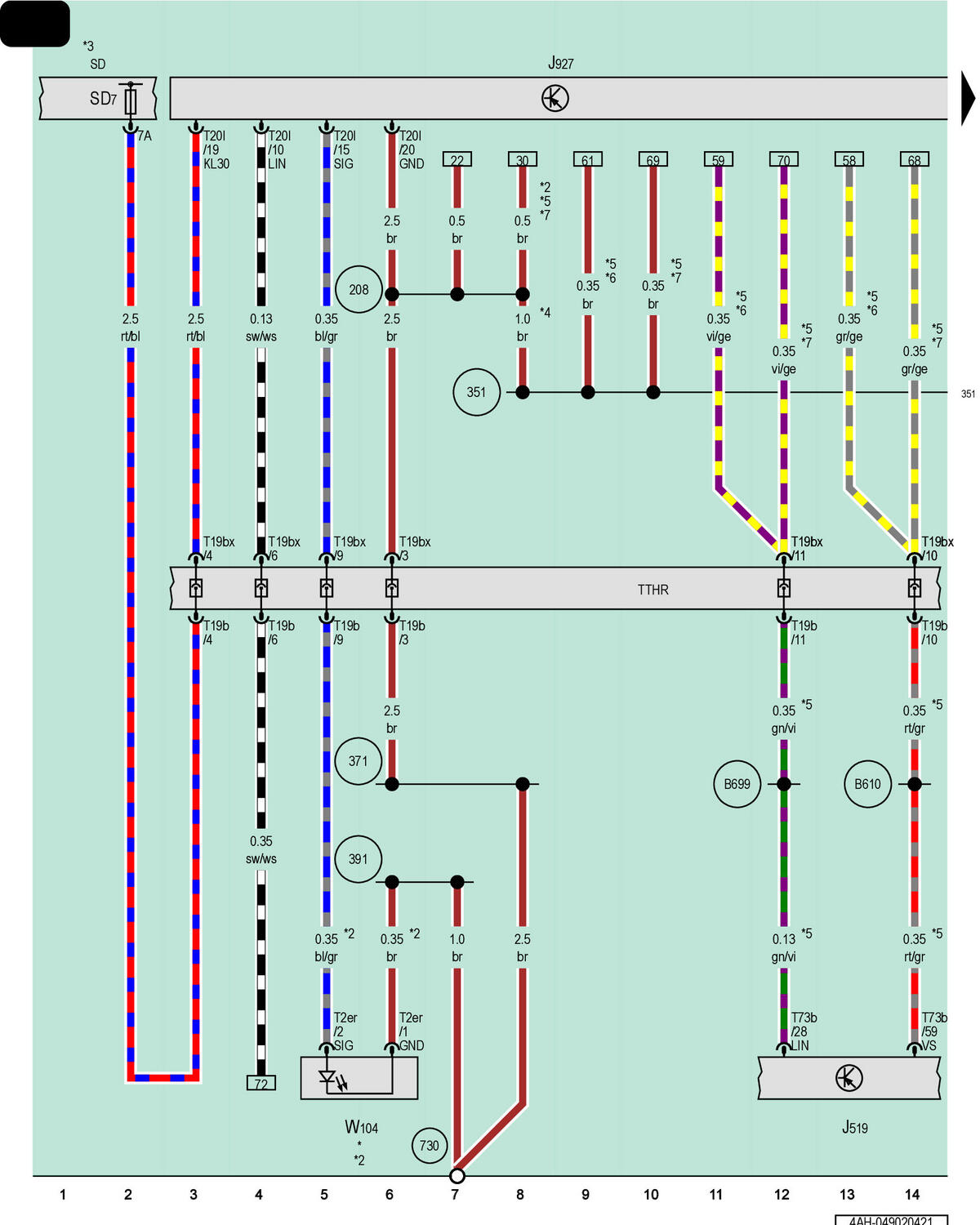

Passenger Side Rear Door Control Module, Passenger Side Rear Side Sill Panel Strip Ambient Lighting Lamp
J519
Vehicle Electrical System Control Module
J927
Passenger Side Rear Door Control Module
SD
Fuse Panel D
SD7
Fuse 7 (On Fuse Panel D)
T2er
2-Pin Connector, Black
T19b
19-Pin Connector, Black
T19bx
19-Pin Connector, Black
T20l
20-Pin Connector, White
T73b
73-Pin Connector, Black, Black
TTHR
Right Rear Door Coupling Point
W104
Passenger Side Rear Side Sill Panel Strip Ambient Lighting Lamp
208
Ground Connection (in Right Rear Door Wiring Harness)
351
Ground Connection 2 (in Right Rear Door Wiring Harness)
371
Ground Connection 6 (in Main Wiring Harness)
391
Ground Connection 26 (in Main Wiring Harness)
730
Ground Connection 1 on Right Rear Wheel Housing
B610
Connection 6 (in Interior Wiring Harness)
B699
LIN Bus Connection 4 (in Main Wiring Harness)
*
Pre-Wired Component
*2
For Vehicles with Auxiliary Lamps
*3
Refer to Applicable Wiring Diagram for Fuse Positions
*4
Depending on Equipment
*5
For Vehicles with Ambient Lighting
*6
Omitted as a Running Change
*7
Running Change
