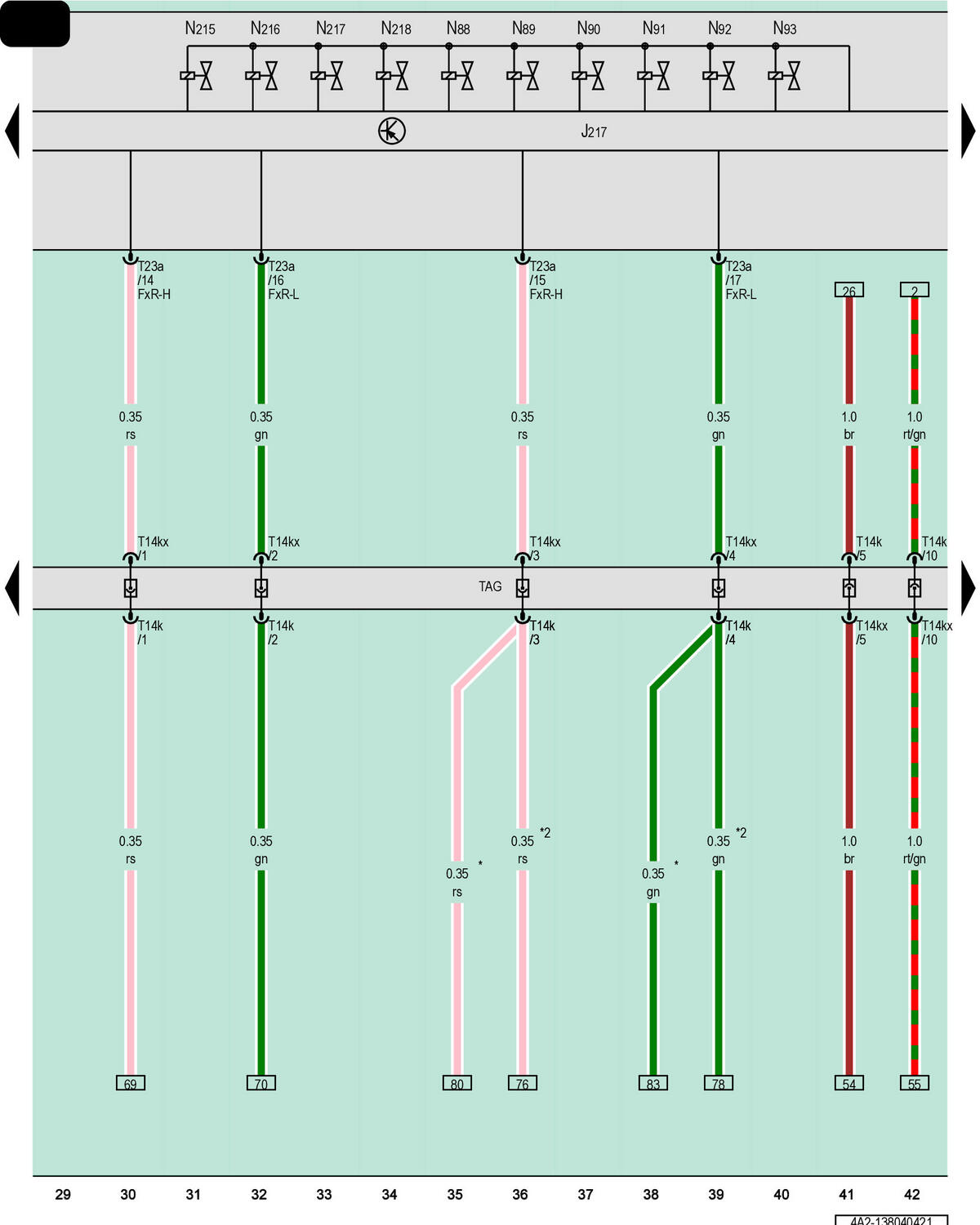

Transmission Control Module, Solenoid Valve 1, Solenoid Valve 4, Automatic Transmission Pressure Regulating Valve 1

GWW4A2-138040421Courtesy of AUDI OF AMERICA, LLC

J217

Transmission Control Module

N88

Solenoid Valve 1

N89

Solenoid Valve 2

N90

Solenoid Valve 3

N91

Solenoid Valve 4

N92

Solenoid Valve 5

N93

Solenoid Valve 6

N215

Automatic Transmission Pressure Regulating Valve 1

N216

Automatic Transmission Pressure Regulating Valve 2

N217

Automatic Transmission Pressure Regulating Valve 3

N218

Automatic Transmission Pressure Regulating Valve 4

T14k

14-Pin Connector, Black

T14kx

14-Pin Connector, Black

T23a

23-Pin Connector, Black

TAG

Automatic Transmission Coupling Point

*

For Vehicles Without All-Wheel Drive

*2

For AWD Vehicles
