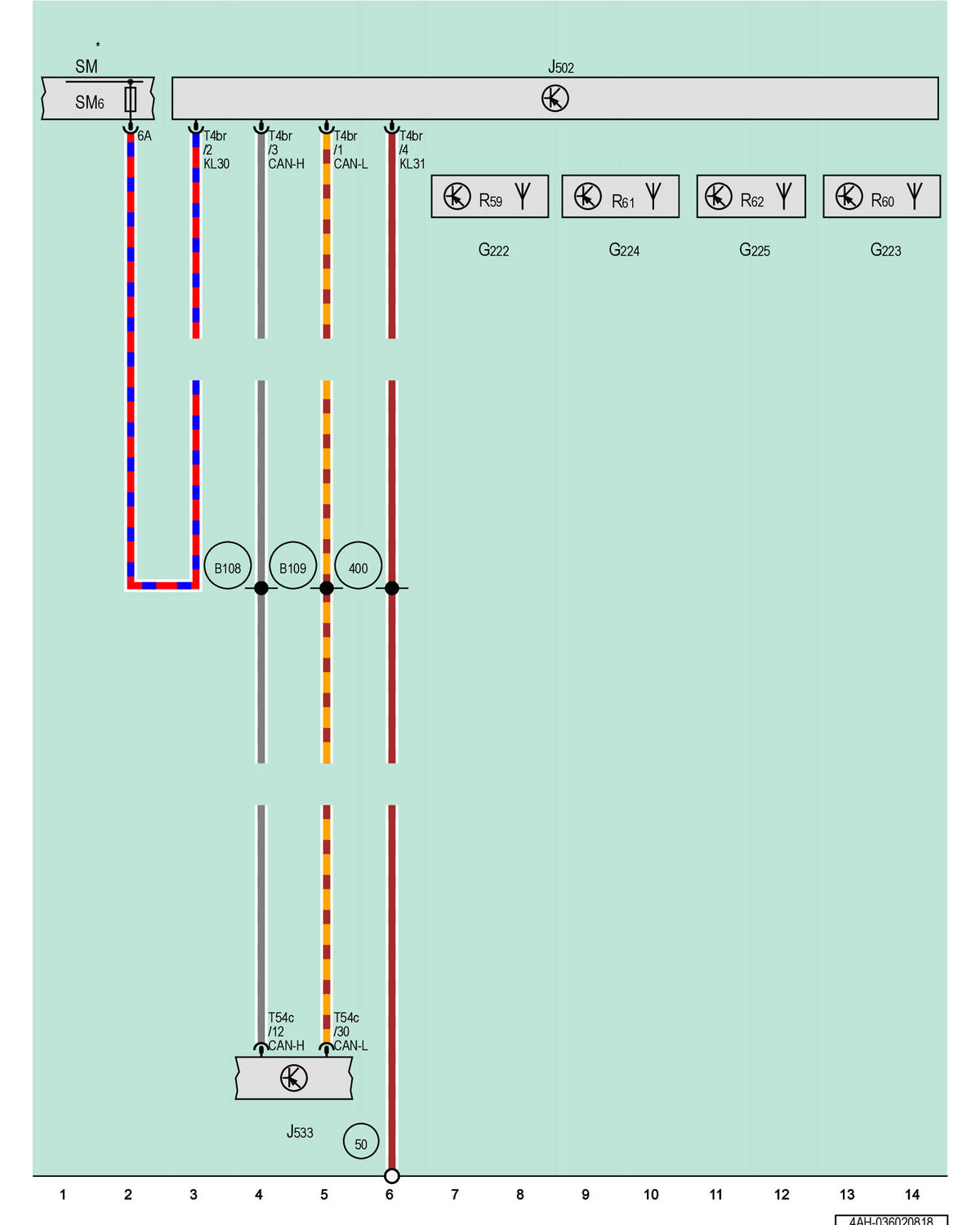

Tire Pressure Monitoring Control Module, Data Bus On Board Diagnostic Interface, Fuse Panel M
G222
Left Front Tire Pressure Monitoring Sensor
G223
Right Front Tire Pressure Monitoring Sensor
G224
Left Rear Tire Pressure Monitoring Sensor
G225
Right Rear Tire Pressure Monitoring Sensor
J502
Tire Pressure Monitoring Control Module
J533
Data Bus on Board Diagnostic Interface
R59
Left Front Tire Pressure Monitoring Antenna
R60
Right Front Tire Pressure Monitoring Antenna
R61
Left Rear Tire Pressure Monitoring Antenna
R62
Right Rear Tire Pressure Monitoring Antenna
SM
Fuse Panel M
SM6
Fuse 6 on Fuse Panel M
T4br
4-Pin Connector, Gray
T54c
54-Pin Connector, Black
50
Ground Connection in Luggage Compartment, Left
400
Ground Connection 35 (in Main Wiring Harness)
B108
CAN Bus Extended High Connection 1 (in Main Wiring Harness)
B109
CAN Bus Extended Low Connection 1 (in Main Wiring Harness)
*
Refer to Applicable Wiring Diagram for Fuse Positions
