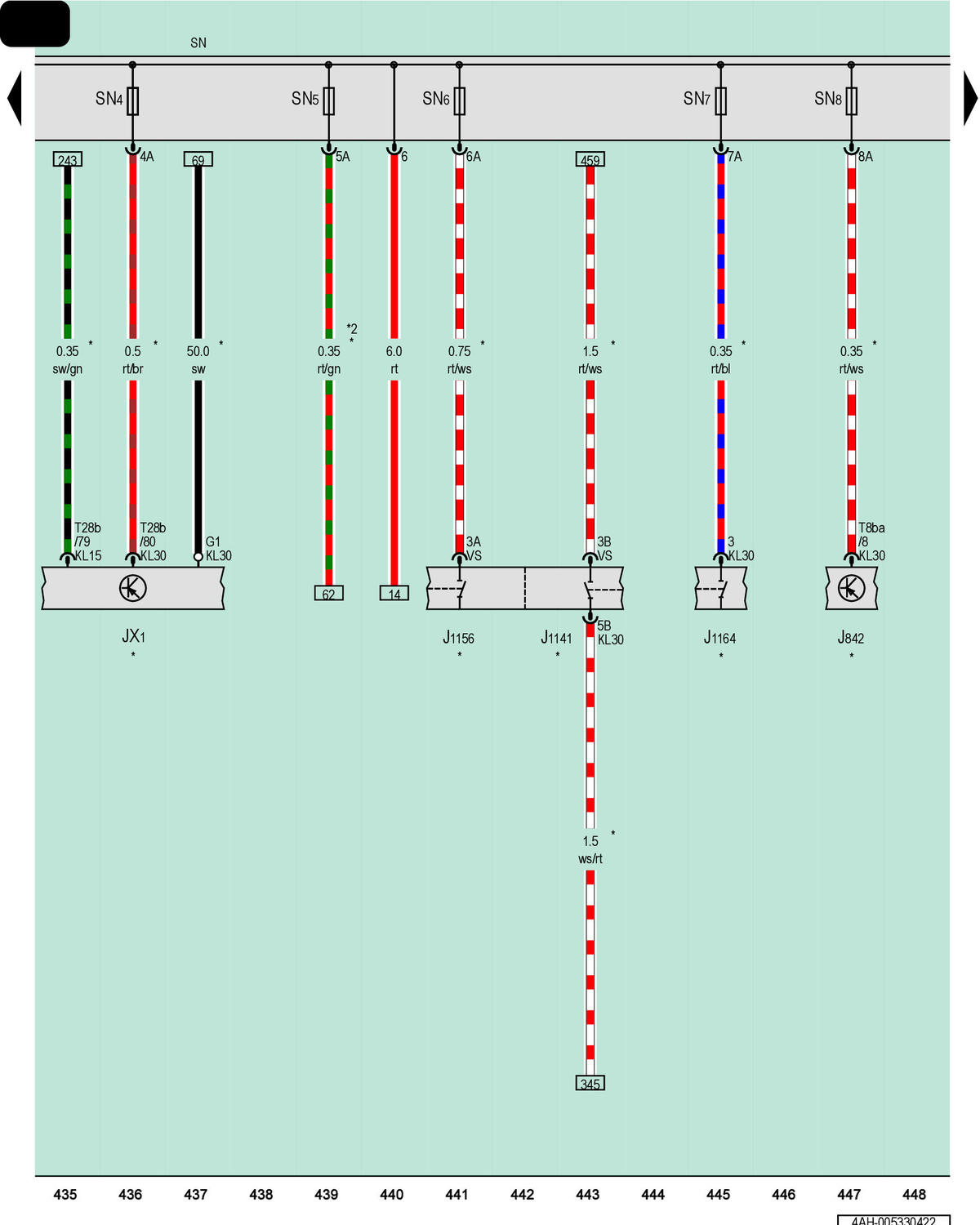

Fuse Panel N
JX1
Electric Drive Power and Control Electronics
J842
A/C Compressor Control Module
J1141
Thermal Management Coolant Pump Relay
J1156
High-Voltage Battery Coolant Pump Relay
J1164
Remote Start A/C Relay
SN
Fuse Panel N
SN4
Fuse 4 on Fuse Panel N
SN5
Fuse 5 on Fuse Panel N
SN6
Fuse 6 on Fuse Panel N
SN7
Fuse 7 on Fuse Panel N
SN8
Fuse 8 on Fuse Panel N
T8ba
8-Pin Connector, Black
T28b
28-Pin Connector, Black
*
For Vehicles with Hybrid Drive
*2
For Vehicles with Traffic Jam Pilot

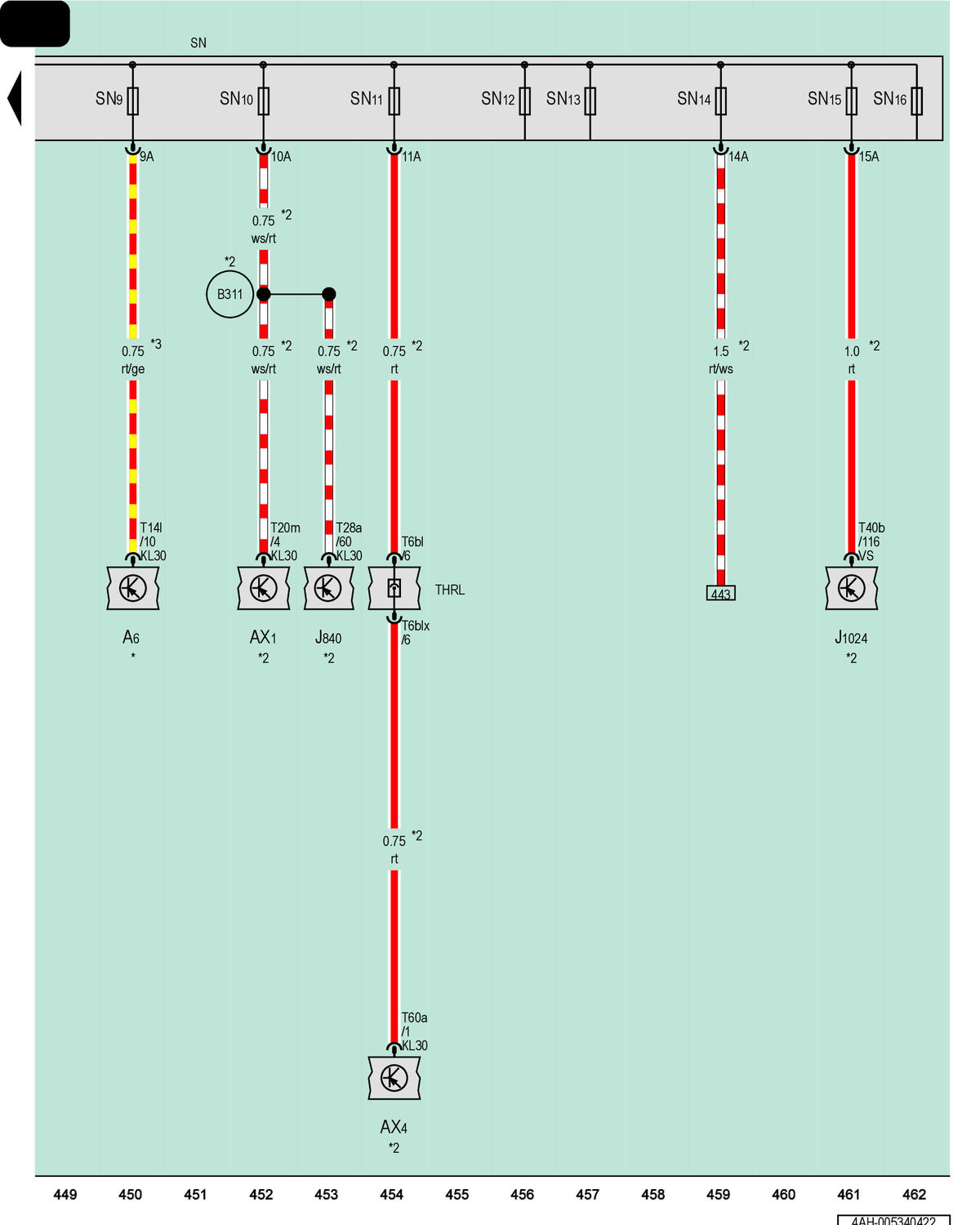

AX1
Hybrid Battery Unit
AX4
High-Voltage Battery Charger 1
A6
Battery, 48 V
J840
Battery Regulation Control Module
J1024
Thermal Management Control Module
SN
Fuse Panel N
SN9
Fuse 9 on Fuse Panel N
SN10
Fuse 10 on Fuse Panel N
SN11
Fuse 11 on Fuse Panel N
SN12
Fuse 12 on Fuse Panel N
SN13
Fuse 13 on Fuse Panel N
SN14
Fuse 14 on Fuse Panel N
SN15
Fuse 15 on Fuse Panel N
SN16
Fuse 16 on Fuse Panel N
T6bl
6-Pin Connector, Black
T6blx
6-Pin Connector, Black
T14l
14-Pin Connector, Black
T20m
20-Pin Connector, Black
T28a
28-Pin Connector, Black
T40b
40-Pin Connector, Black
T60a
60-Pin Connector, Black
THRL
Coupling Point in Luggage Compartment, Left
B311
Positive Connection 15 (30) (in Main Wiring Harness)
*
Refer to Applicable Wiring Diagram for 48 Volt System
*2
For Vehicles with Hybrid Drive
*3
For Vehicles with 48 V System
