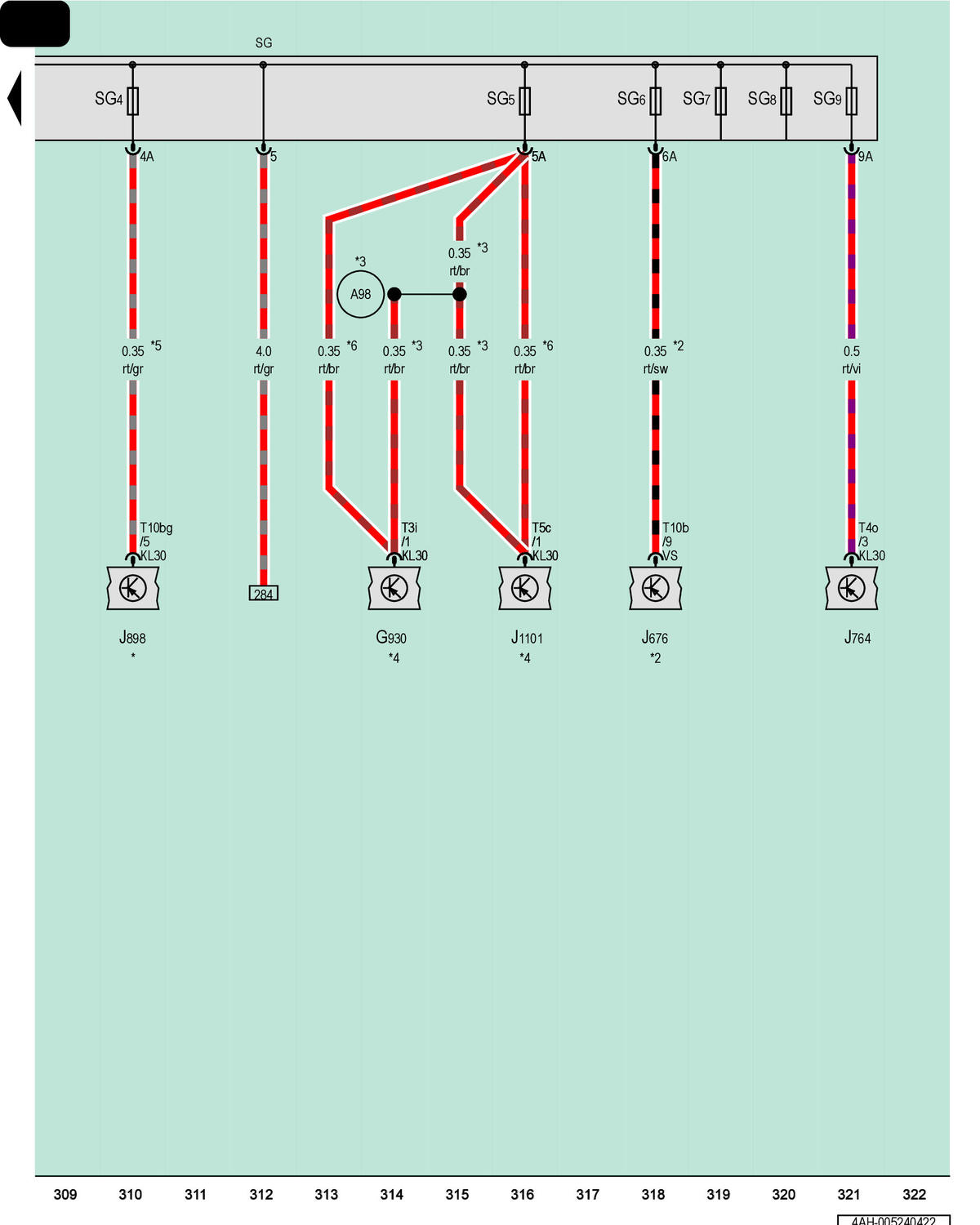

Fuse Panel G

GWW4AH-005240422Courtesy of AUDI OF AMERICA, LLC

G930

A/C System Particulate Matter Concentration Sensor

J676

Chip Card Reader Control Module

J764

Electronic Steering Column Lock Control Module

J898

Windshield Projection Head Up Display Control Module

J1101

Fragrance Diffuser System Control Module

SG

Fuse Panel G

SG4

Fuse 4 on Fuse Panel G

SG5

Fuse 5 on Fuse Panel G

SG6

Fuse 6 on Fuse Panel G

SG7

Fuse 7 on Fuse Panel G

SG8

Fuse 8 on Fuse Panel G

SG9

Fuse 9 on Fuse Panel G

T3i

3-Pin Connector, Blue

T4o

4-Pin Connector, Black

T5c

5-Pin Connector, Black

T10b

10-Pin Connector, Black

T10bg

10-Pin Connector, Black

A98

Positive Connection 4 (30) (in Instrument Panel Wiring Harness)

*

Refer to Applicable Windshield Projection Wiring Diagram

*2

For Vehicles with Japan Equipment

*3

Optional Equipment

*4

Refer to Applicable A/C System Wiring Diagram

*5

For Vehicles with Windshield Projection

*6

Depending on Equipment
