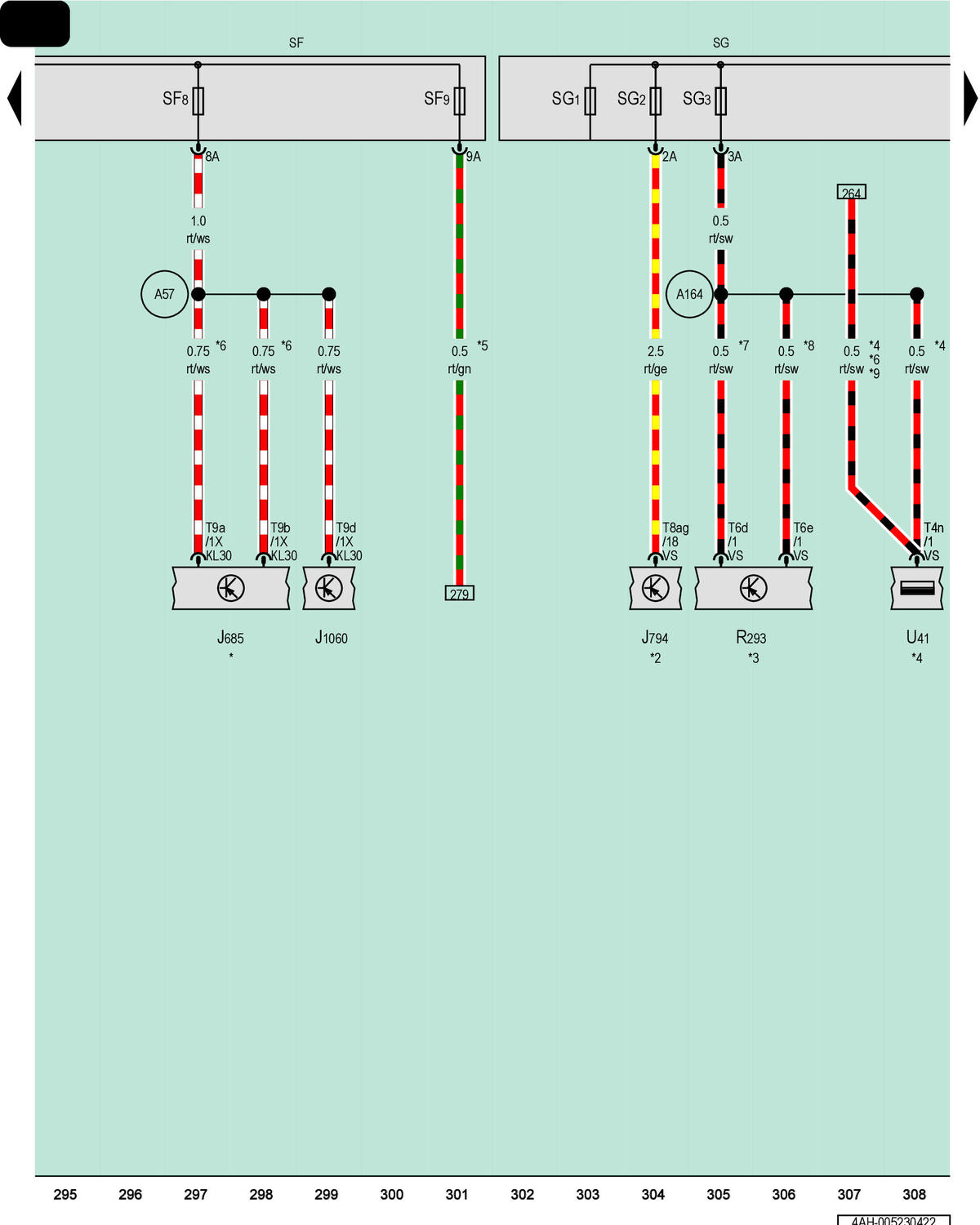

Fuse Panel F, Fuse Panel G
J685
Front Information Display Control Head
J794
Information Electronics Control Module 1
J1060
Front Information Display Control Head 2
R293
USB Distributor
SF
Fuse Panel F
SG1
Fuse 1 on Fuse Panel G
SG2
Fuse 2 on Fuse Panel G
SG3
Fuse 3 on Fuse Panel G
SF8
Fuse 8 (On Fuse Panel F)
SF9
Fuse 9 (On Fuse Panel F)
SG
Fuse Panel G
T4n
4-Pin Connector, Red
T6d
6-Pin Connector, Brown
T6e
6-Pin Connector, Black
T8ag
8-Pin Connector, Black
T9a
9-Pin Connector, Black
T9b
9-Pin Connector, Blue
T9d
9-Pin Connector, White
U41
USB Connection 1
A57
Positive Connection 3 (30) (in Instrument Panel Wiring Harness)
A164
Positive Connection 2 (30a) (in Instrument Panel Wiring Harness)
*
Refer to Applicable Wiring Diagram for the Radio System
*2
Refer to Applicable MMI (Information Electronics) Wiring Diagram
*3
Refer to Applicable Wiring Diagram
*4
Optional Equipment
*5
For Vehicles with Heated Steering Wheel
*6
Depending on Equipment
*7
For Vehicles without Mobile Online Services
*8
For Vehicles with Navigation System Including Preparation for Online Services
*9
From June 2021
