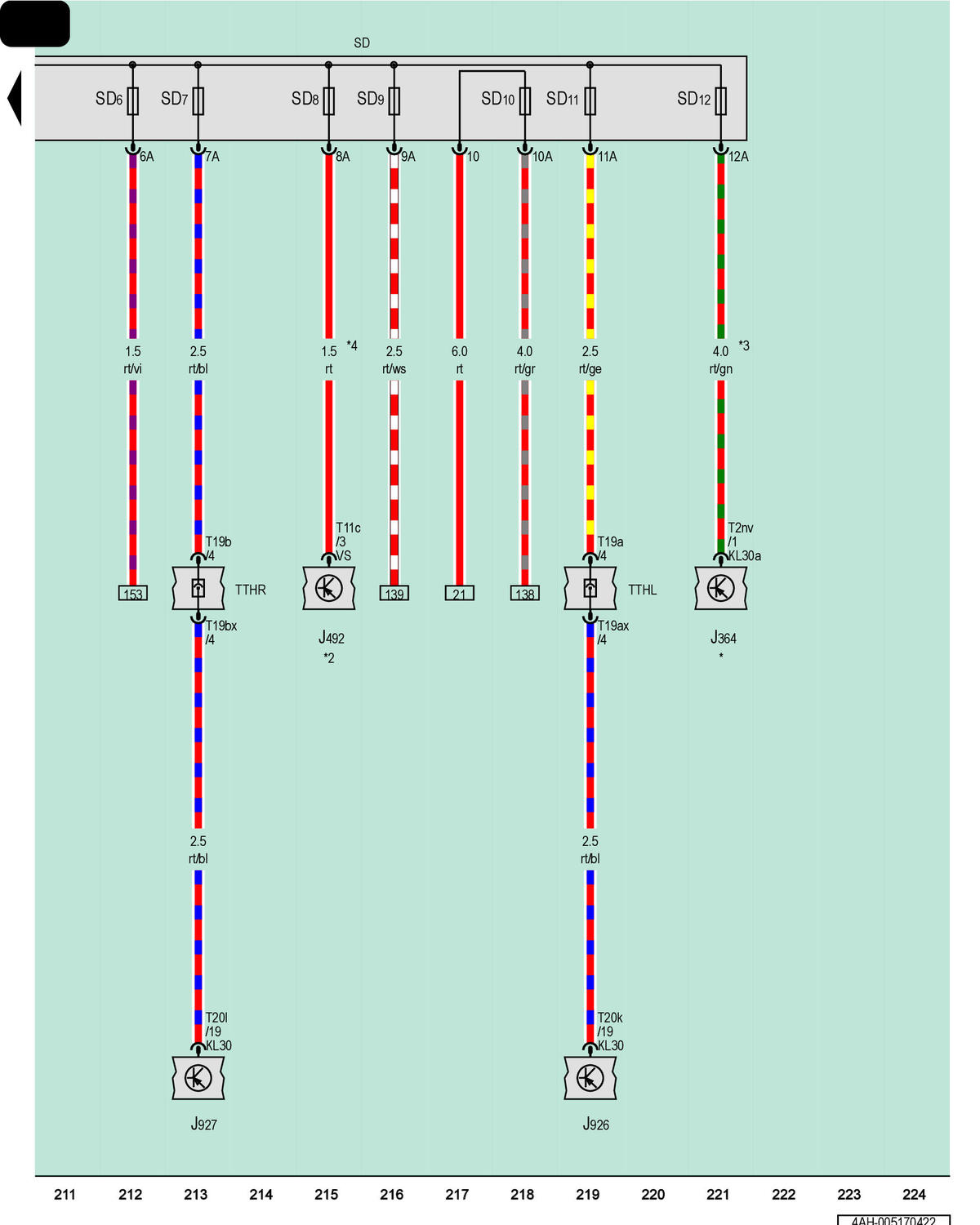

Fuse Panel D

GWW4AH-005170422Courtesy of AUDI OF AMERICA, LLC

J364

Auxiliary Heater Control Module

J492

All-Wheel Drive Control Module

J926

Driver Side Rear Door Control Module

J927

Passenger Side Rear Door Control Module

SD

Fuse Panel D

SD6

Fuse 6 (On Fuse Panel D)

SD7

Fuse 7 (On Fuse Panel D)

SD8

Fuse 8 (On Fuse Panel D)

SD9

Fuse 9 (On Fuse Panel D)

SD10

Fuse 10 (On Fuse Panel D)

SD11

Fuse 11 (On Fuse Panel D)

SD12

Fuse 12 (On Fuse Panel D)

T2nv

2-Pin Connector, Brown

T11c

11-Pin Connector, Black

T19a

19-Pin Connector, Black

T19ax

19-Pin Connector, Black

T19b

19-Pin Connector, Black

T19bx

19-Pin Connector, Black

T20k

20-Pin Connector, White

T20l

20-Pin Connector, White

TTHL

Left Rear Door Coupling Point

TTHR

Right Rear Door Coupling Point

*

Refer to Applicable Wiring Diagram

*2

Refer to Applicable AWD Wiring Diagram

*3

For Vehicles with a Parking Heater

*4

For AWD Vehicles
