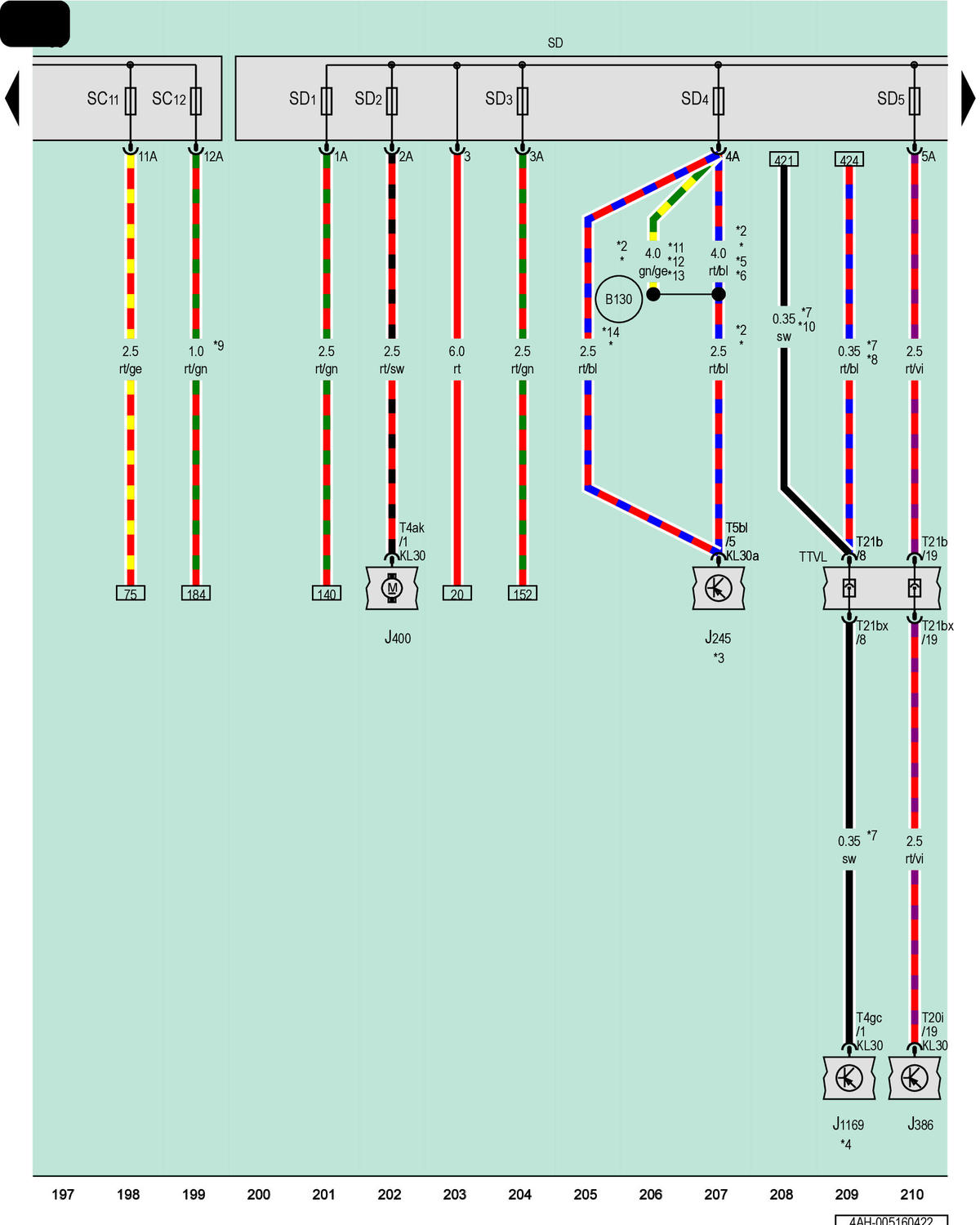

Fuse Panel C, Fuse Panel D
J245
Sunroof Control Module
J386
Driver Door Control Module
J400
Wiper Motor Control Module
J1169
Near Field Communication Control Module
SC
Fuse Panel C
SD
Fuse Panel D
SD1
Fuse 1 (On Fuse Panel D)
SD2
Fuse 2 (On Fuse Panel D)
SD3
Fuse 3 (On Fuse Panel D)
SD4
Fuse 4 (On Fuse Panel D)
SD5
Fuse 5 (On Fuse Panel D)
SC11
Fuse 11 (On Fuse Panel C)
SC12
Fuse 12 (On Fuse Panel C)
T4ak
4-Pin Connector, Black
T4gc
4-Pin Connector, White
T5bl
5-Pin Connector, Black
T20i
20-Pin Connector, White
T21b
21-Pin Connector, Black
T21bx
21-Pin Connector, Black
TTVL
Left Front Door Coupling Point
B130
Sunroof Connection (in Interior Wiring Harness)
*
For Vehicles with Panorama Sunroof
*2
Through August 2021
*3
Refer to Applicable Wiring Diagram
*4
Refer to the Applicable Access/Start Authorization System Wiring Diagram
*5
Through November 2020
*6
From March 2021
*7
For Vehicles with Lock and Start System "Keyless Access"
*8
Omitted as a Running Change
*9
Depending on Equipment
*10
Running Change
*11
From November 2020
*12
Through March 2021
*13
For Vehicles Without China Equipment
*14
From August 2021
