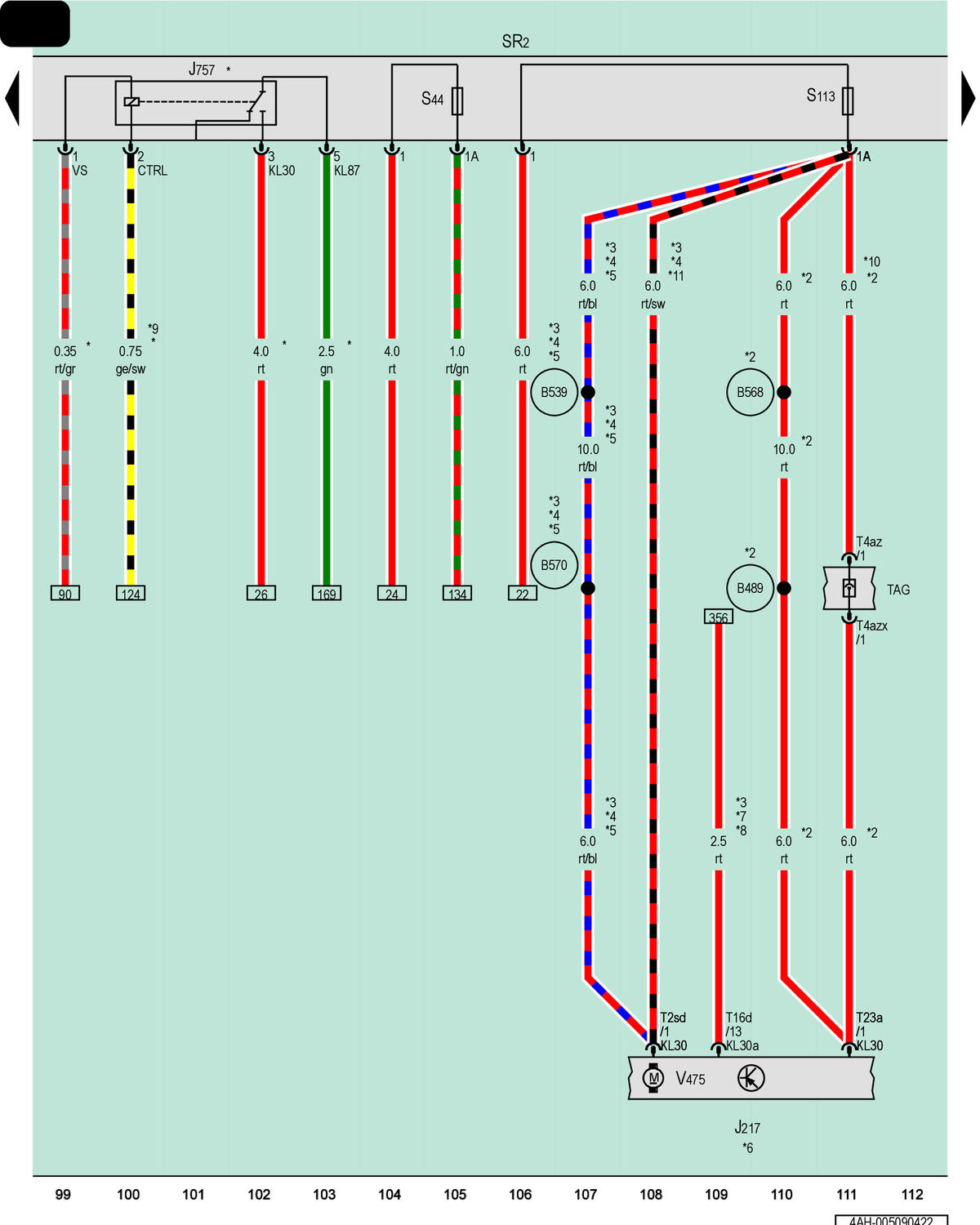

Engine Component Power Supply Relay, Relay And Fuse Panel 2, Driver Power Seat Adjustment Circuit Breaker 1, Automatic Transmission Control Module Fuse
J217
Transmission Control Module
J757
Engine Component Power Supply Relay
SR2
Relay and Fuse Panel 2
S44
Driver Power Seat Adjustment Circuit Breaker 1
S113
Automatic Transmission Control Module Fuse
T2sd
2-Pin Connector, Black
T4az
4-Pin Connector, Black
T4azx
4-Pin Connector, Black
T16d
16-Pin Connector, Black
T23a
23-Pin Connector, Black
TAG
Automatic Transmission Coupling Point
V475
Transmission Fluid Auxiliary Hydraulic Pump 1
B489
Connection 25 (in Main Wiring Harness)
B539
Connection 30 (in Main Wiring Harness)
B568
Connection 35 (in Main Wiring Harness)
B570
Connection 37 (in Main Wiring Harness)
*
For Vehicles with Gasoline Engine
*2
Depending on Equipment
*3
For Vehicles with 8-Speed Automatic Transmission
*4
For AWD Vehicles
*5
Omitted as a Running Change
*6
Refer to Applicable Wiring Diagram for Automatic Transmission
*7
For Vehicles with a 6-Cylinder Engine
*8
For Vehicles with a 4-Cylinder Engine
*9
Diameter Depends on Equipment
*10
The Color of the Wires Depends on Vehicle Equipment
*11
Running Change
