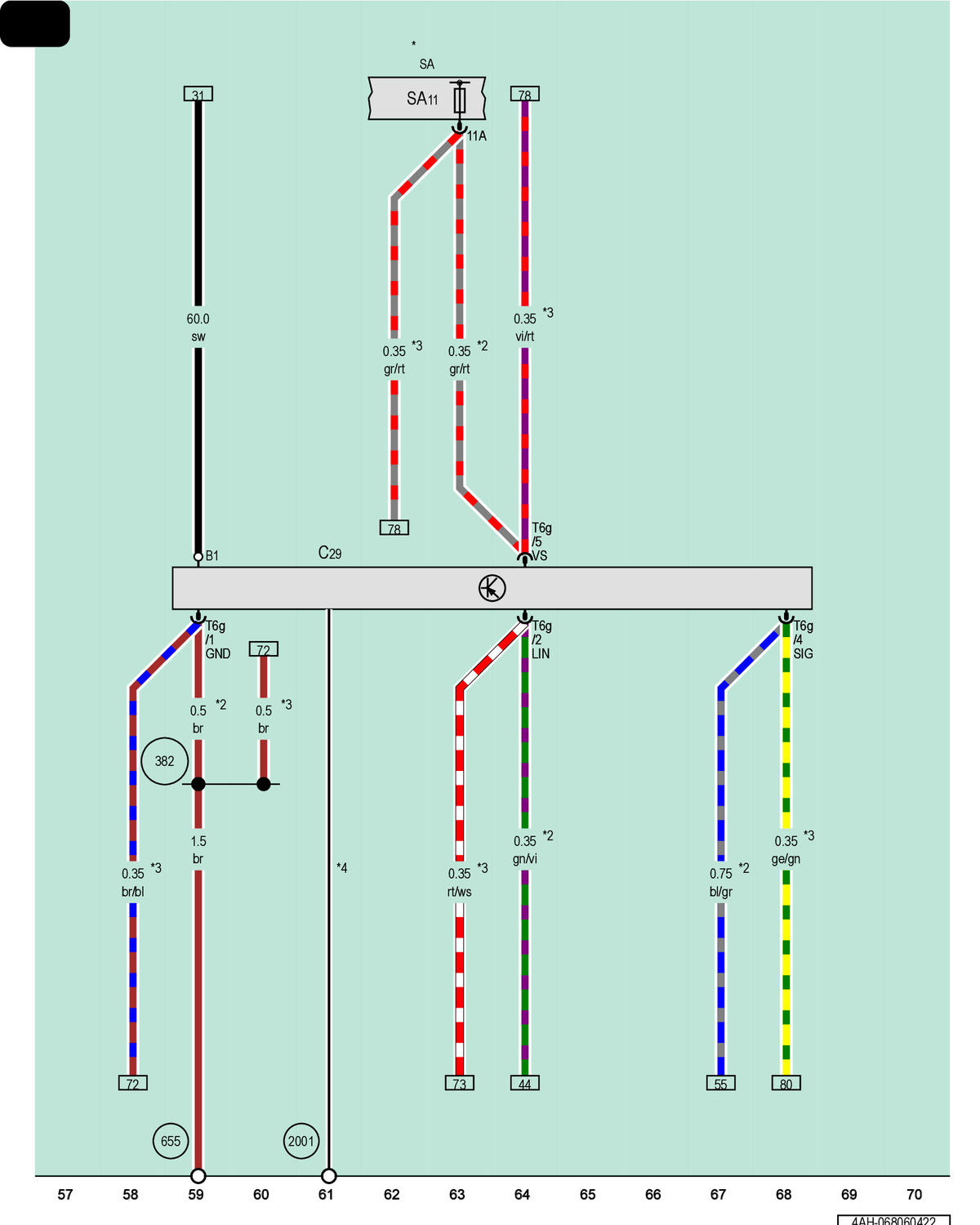

Starter Generator, Fuse Panel A

GWW4AH-068060422Courtesy of AUDI OF AMERICA, LLC

C29

Starter Generator

SA

Fuse Panel A

SA11

Fuse 11 (On Fuse Panel A)

T6g

6-Pin Connector, Black

382

Ground Connection 17 (in Main Wiring Harness)

655

Ground Connection on Left Headlamp

2001

Frame Ground

*

Refer to Applicable Engine Wiring Diagram

*2

For Vehicles with Gasoline Engine

*3

For Vehicles with Diesel Engine

*4

Ground Supply via the Housing
