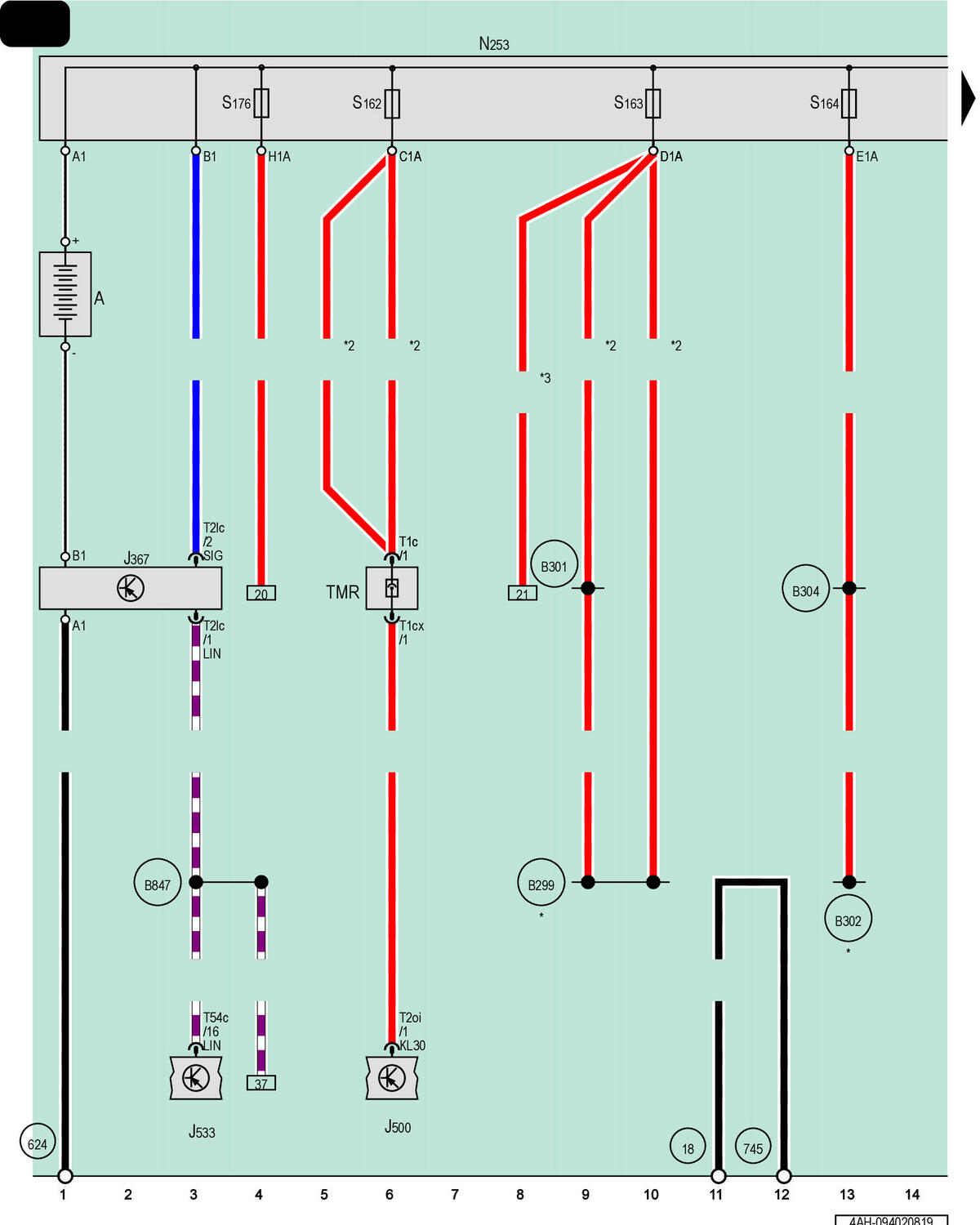

Battery, Battery Monitoring Control Module, Power Steering Control Module, Data Bus On Board Diagnostic Interface, Battery Interrupt Igniter
A
Battery
J367
Battery Monitoring Control Module
J500
Power Steering Control Module
J533
Data Bus on Board Diagnostic Interface
N253
Battery Interrupt Igniter
S162
Fuse 1 (Terminal 30) on Battery Fuse Panel
S163
Fuse 2 (Terminal 30) on Battery Fuse Panel
S164
Fuse 3 (Terminal 30) on Battery Fuse Panel
S176
Fuse 4 (Terminal 30) on Battery Fuse Panel
T1c
1-Pin Connector, Black
T1cx
1-Pin Connector, Black
T2lc
2-Pin Connector, Black
T2oi
2-Pin Connector, Black
T54c
54-Pin Connector, Black
TMR
Coupling Point in Engine/Motor Compartment, Right
18
Ground Connection on Cylinder Block
624
Ground Connection near Starter Battery
745
Ground Connection 3 on Right Front Longitudinal Member
B299
Positive Connection 3 (30) (in Main Wiring Harness)
B301
Positive Connection 5 (30) (in Main Wiring Harness)
B302
Positive Connection 6 (30) (in Main Wiring Harness)
B304
Positive Connection 8 (30) (in Main Wiring Harness)
B847
LIN Bus Connection 11 (in Main Wiring Harness)
*
Refer to Applicable Wiring Diagram for Fuse Positions
*2
Depending on Equipment
*3
Optional Equipment
