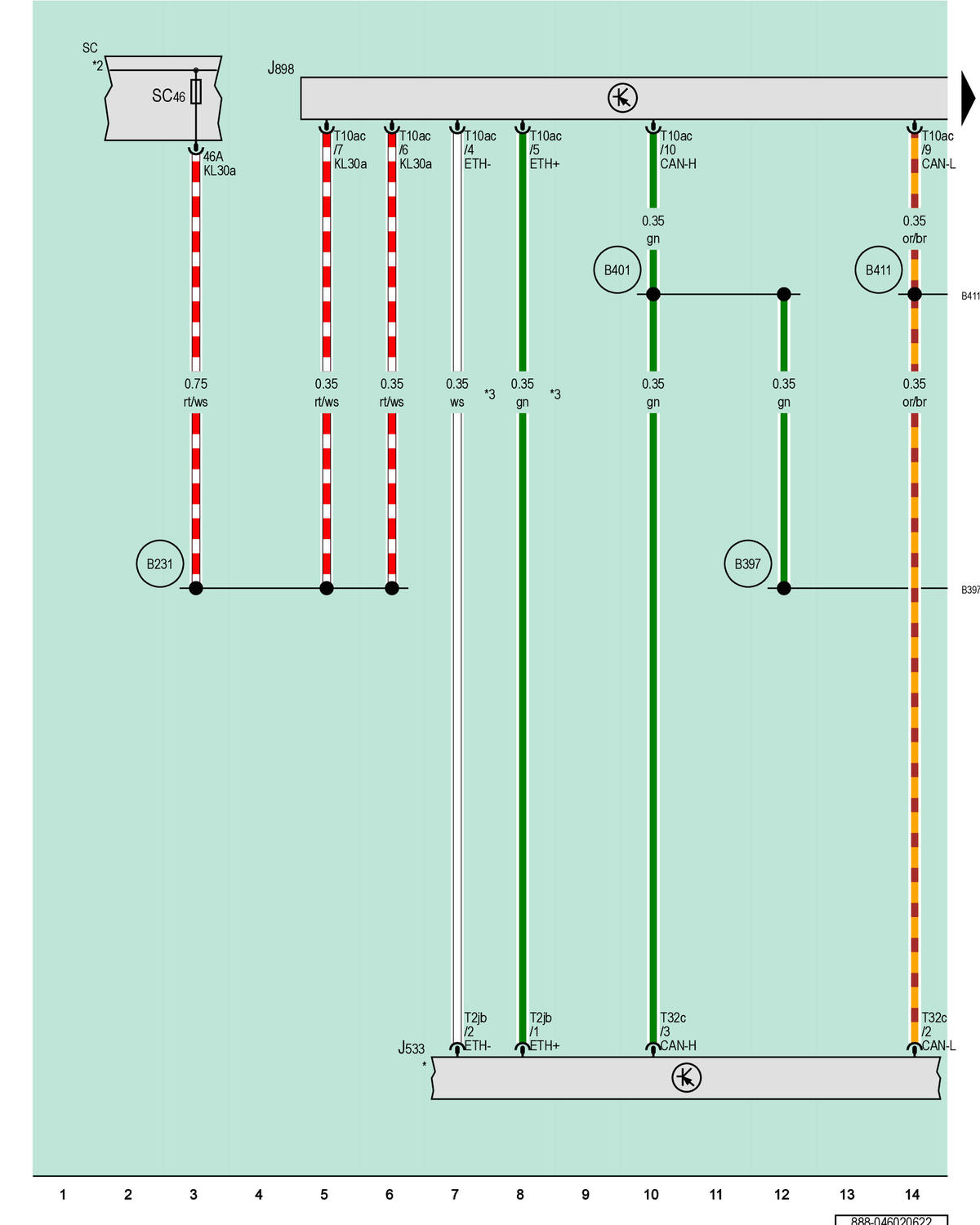

Data Bus On Board Diagnostic Interface, Windshield Projection Head Up Display Control Module, Fuse Panel C
J533
Data Bus on Board Diagnostic Interface
J898
Windshield Projection Head Up Display Control Module
SC
Fuse Panel C
SC46
Fuse 46 (On Fuse Panel C)
T2jb
2-Pin Connector, White
T10ac
10-Pin Connector, Black
T32c
32-Pin Connector, Black
B231
Positive Connection 5 (30a) (in Interior Wiring Harness)
B397
Comfort System CAN Bus High Connection 1 (in Main Wiring Harness)
B401
Comfort System CAN Bus High Connection 5 (in Main Wiring Harness)
B411
Comfort System CAN Bus Low Connection 6 (in Main Wiring Harness)
*
Refer to Applicable Wiring Diagram for Data Bus Networking
*2
Refer to Applicable Wiring Diagram for Fuses in Vehicle Interior
*3
Ethernet Data Wire
