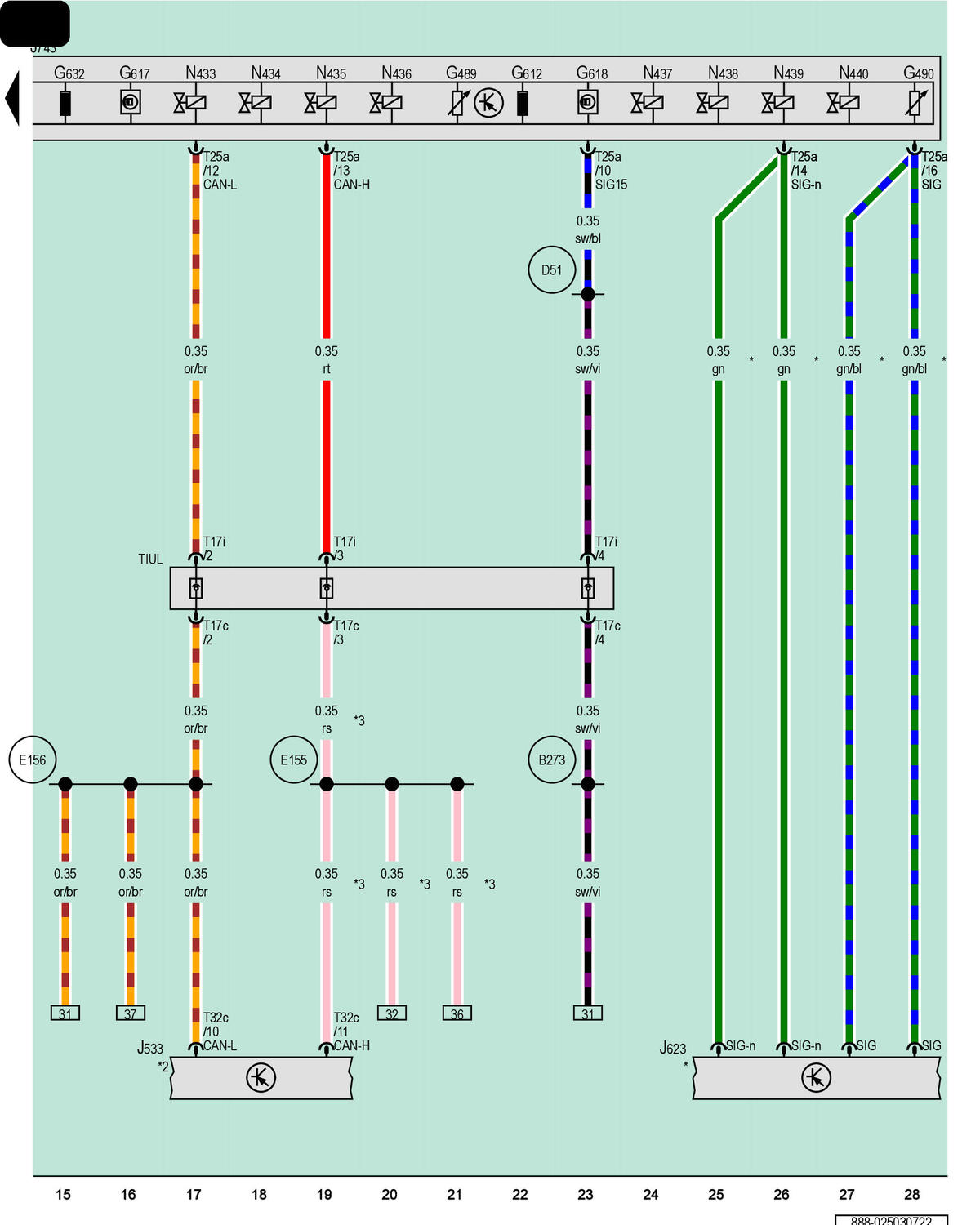

Data Bus On Board Diagnostic Interface, Engine/Motor Control Module, Dual-Clutch Transmission MECHATRONIC
G489
Gear Position Distance Sensor 3
G490
Gear Position Distance Sensor 4
G612
Transmission Input Speed Sensor 2
G617
Clutch Pedal Position Sensor 1
G618
Clutch Pedal Position Sensor 2
G632
Transmission Input Speed Sensor 1
J533
Data Bus on Board Diagnostic Interface
J623
Engine/Motor Control Module
J743
Dual-Clutch Transmission Mechatronic
N433
Sub-Transmission 1 Valve 1
N434
Sub-Transmission 1 Valve 2
N435
Sub-Transmission 1 Valve 3
N436
Sub-Transmission 1 Valve 4
N437
Sub-Transmission 2 Valve 1
N438
Sub-Transmission 2 Valve 2
N439
Sub-Transmission 2 Valve 3
N440
Sub-Transmission 2 Valve 4
T17c
17-Pin Connector, Brown
T17i
17-Pin Connector, Brown
T25a
25-Pin Connector, Black
T32c
32-Pin Connector, Black
TIUL
Coupling Point in Interior, Bottom Left
B273
Positive Connection (15) (in Main Wiring Harness)
D51
Positive Connection 1 (15) (in Engine/Motor Compartment Wiring Harness)
E155
Connection 1 (CAN Bus Automatic Transmission Control Module, High)
E156
Connection 1 (CAN Bus Automatic Transmission Control Module, Low)
*
Refer to Applicable Engine Wiring Diagram
*2
Refer to Applicable Wiring Diagram for Data Bus Networking
*3
Different Wire Color Possible
