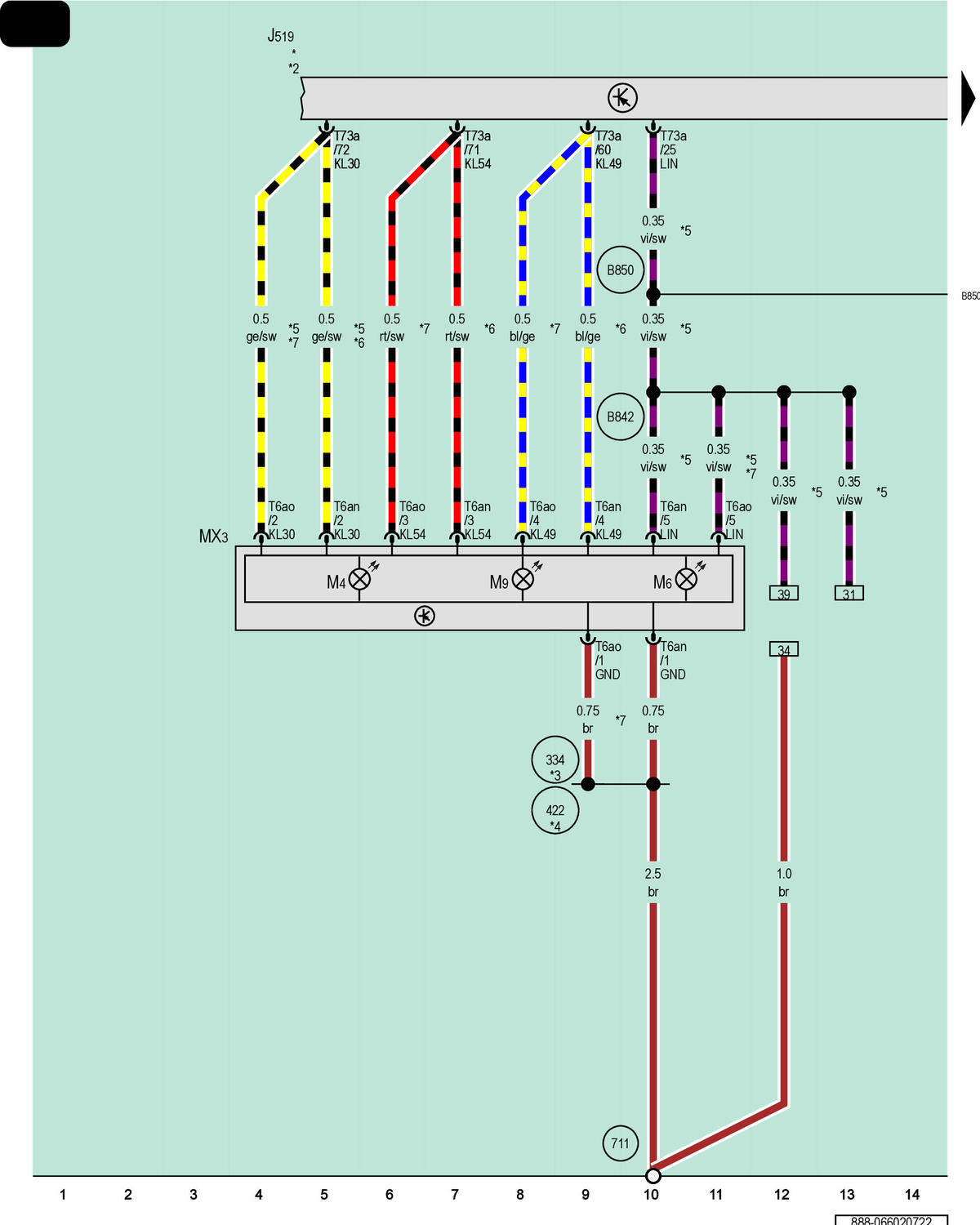

Vehicle Electrical System Control Module, Left Tail Lamp
J519
Vehicle Electrical System Control Module
MX3
Left Tail Lamp
M4
Left Tail Lamp Bulb
M6
Left Rear Turn Signal Bulb
M9
Left Brake Lamp Bulb
T6an
6-Pin Connector, Gray
T6ao
6-Pin Connector, Green
T73a
73-Pin Connector, Black
334
Ground Connection 6 (in Rear Wiring Harness)
422
Ground Connection 1 (in Left Rear Wiring Harness)
711
Ground Connection 3 on Left Rear Chassis Side Member
B842
LIN Bus Connection 8 (in Main Wiring Harness)
B850
LIN Bus Connection 14 (in Main Wiring Harness)
*
Refer to Applicable Wiring Diagram for Fuses in Vehicle Interior
*2
Refer to Applicable Wiring Diagram for Data Bus Networking
*3
Sportback
*4
Sedan
*5
Different Wire Color Possible
*6
For Vehicles Without US Equipment
*7
For Vehicles with US Equipment
