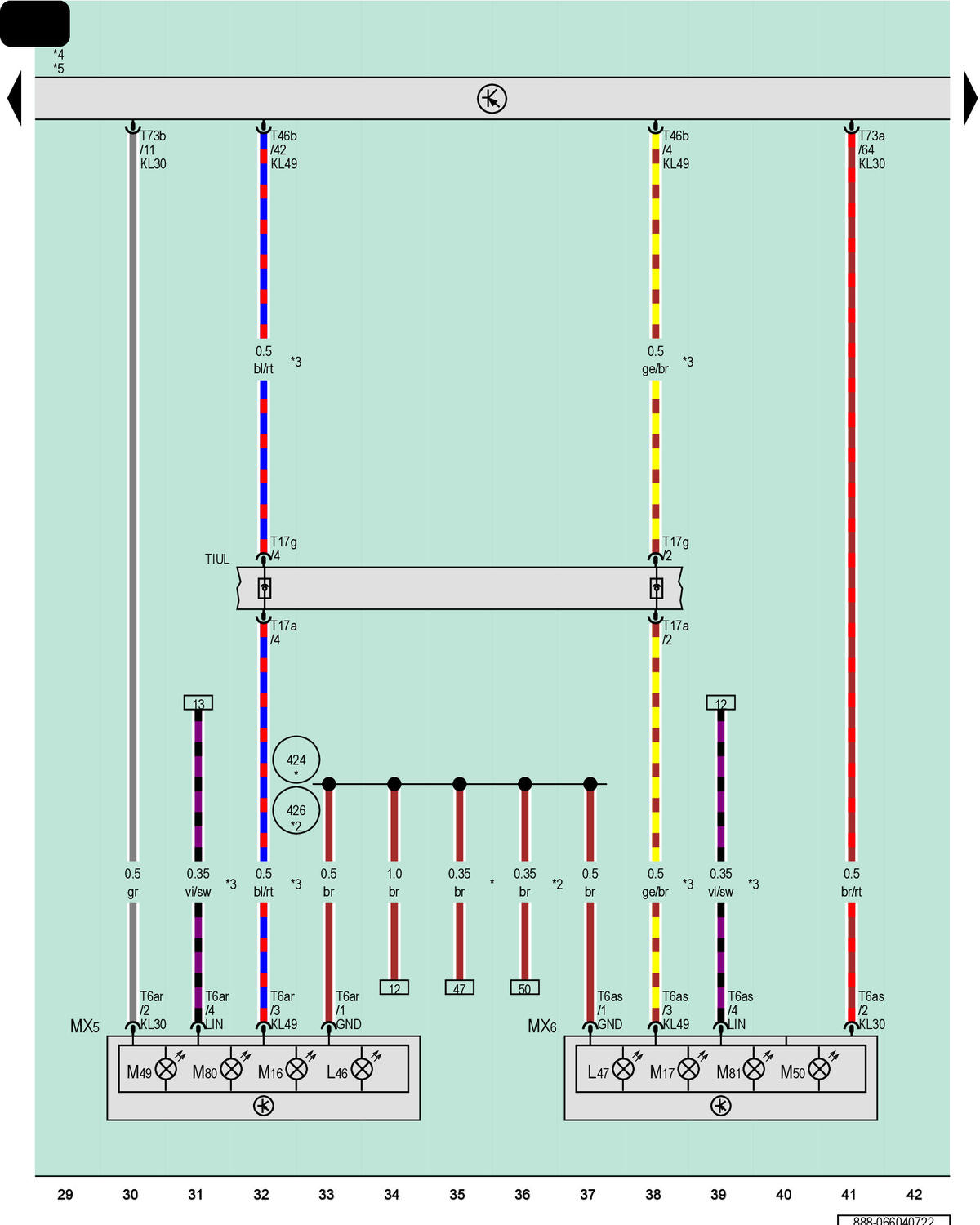

Vehicle Electrical System Control Module, Left Tail Lamp 2, Right Tail Lamp 2
J519
Vehicle Electrical System Control Module
L46
Left Rear Fog Lamp Bulb
L47
Right Rear Fog Lamp Bulb
MX5
Left Tail Lamp 2
MX6
Right Tail Lamp 2
M16
Left Back-Up Lamp Bulb
M17
Right Back-Up Lamp Bulb
M49
Left Tail Lamp Bulb 2
M50
Right Tail Lamp Bulb 2
M80
Left Rear Turn Signal Bulb 2
M81
Right Rear Turn Signal Bulb 2
T6ar
6-Pin Connector, Blue
T6as
6-Pin Connector, Blue
T17a
17-Pin Connector, Blue
T17g
17-Pin Connector, Blue
T46b
46-Pin Connector, Black
T73a
73-Pin Connector, Black
T73b
73-Pin Connector, Black
TIUL
Coupling Point in Interior, Bottom Left
424
Ground Connection 2 (in Left Rear Wiring Harness)
426
Ground Connection 3 (in Left Rear Wiring Harness)
*
Sportback
*2
Sedan
*3
Different Wire Color Possible
*4
Refer to Applicable Wiring Diagram for Fuses in Vehicle Interior
*5
Refer to Applicable Wiring Diagram for Data Bus Networking
