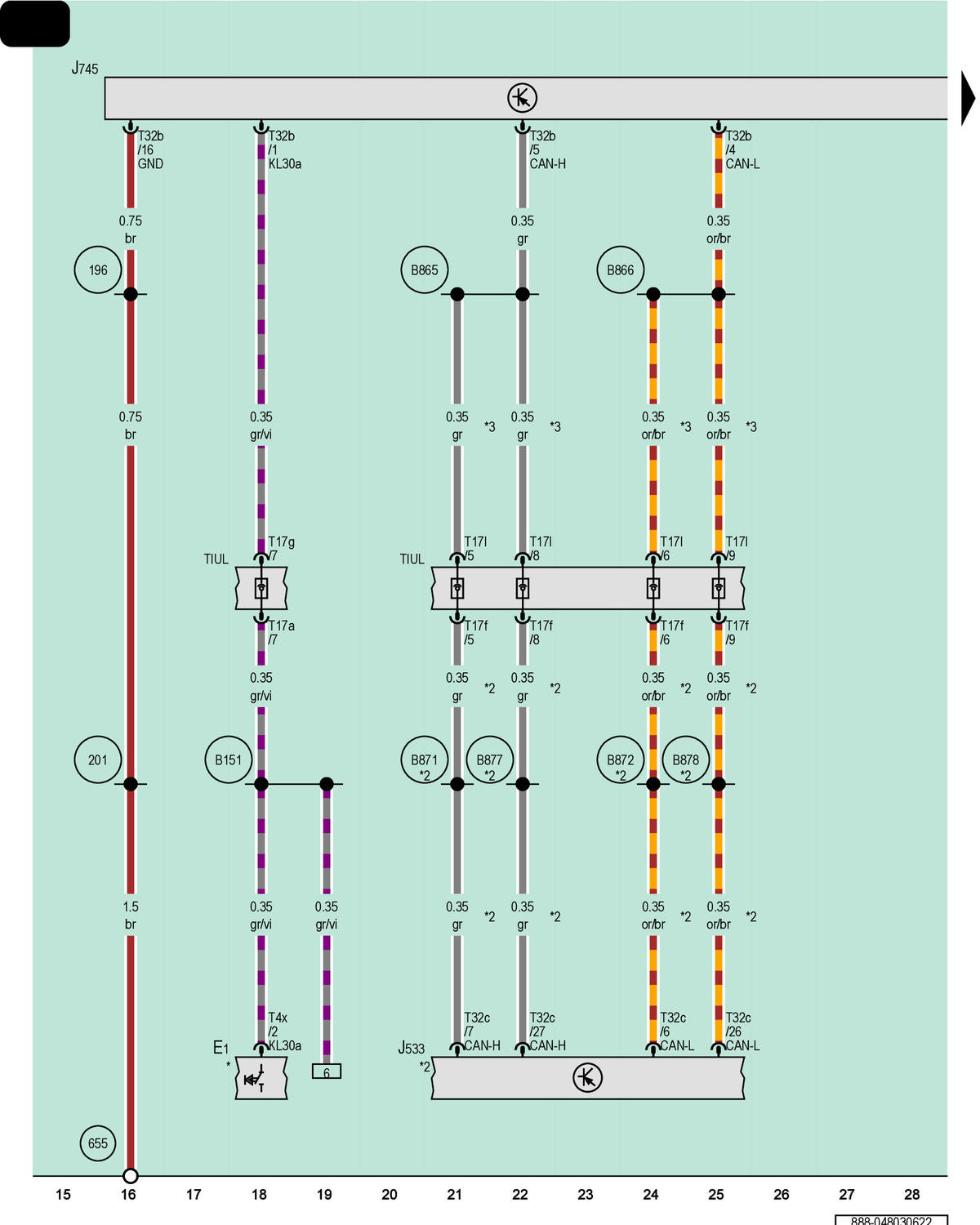

Light Switch, Data Bus On Board Diagnostic Interface, Cornering Lamp And Headlamp Range Control Module
E1
Light Switch
J533
Data Bus on Board Diagnostic Interface
J745
Cornering Lamp and Headlamp Range Control Module
T4x
4-Pin Connector, Red
T17a
17-Pin Connector, Blue
T17f
17-Pin Connector, Gray
T17g
17-Pin Connector, Blue
T17l
17-Pin Connector, Gray
T32b
32-Pin Connector, Gray
T32c
32-Pin Connector, Black
TIUL
Coupling Point in Interior, Bottom Left
196
Ground Connection 3 (in Rear Wiring Harness)
201
Ground Connection 5 (in Engine/Motor Compartment Wiring Harness)
655
Ground Connection on Left Headlamp
B151
Positive Connection 3 (30a) (in Interior Wiring Harness)
B865
Driver Assistance Systems CAN Bus High Connection 1 (in Main Wiring Harness)
B866
Driver Assistance Systems CAN Bus Low Connection 1 (in Main Wiring Harness)
B871
Driver Assistance Systems CAN Bus High Connection 4 (in Main Wiring Harness)
B872
Driver Assistance Systems CAN Bus Low Connection 4 (in Main Wiring Harness)
B877
Driver Assistance Systems CAN Bus High Connection 7 (in Main Wiring Harness)
B878
Driver Assistance Systems CAN Bus Low Connection 7 (in Main Wiring Harness)
*
Refer to Applicable Light Switch Wiring Diagram
*2
Refer to Applicable Wiring Diagram for Data Bus Networking
*3
Depending on Equipment
