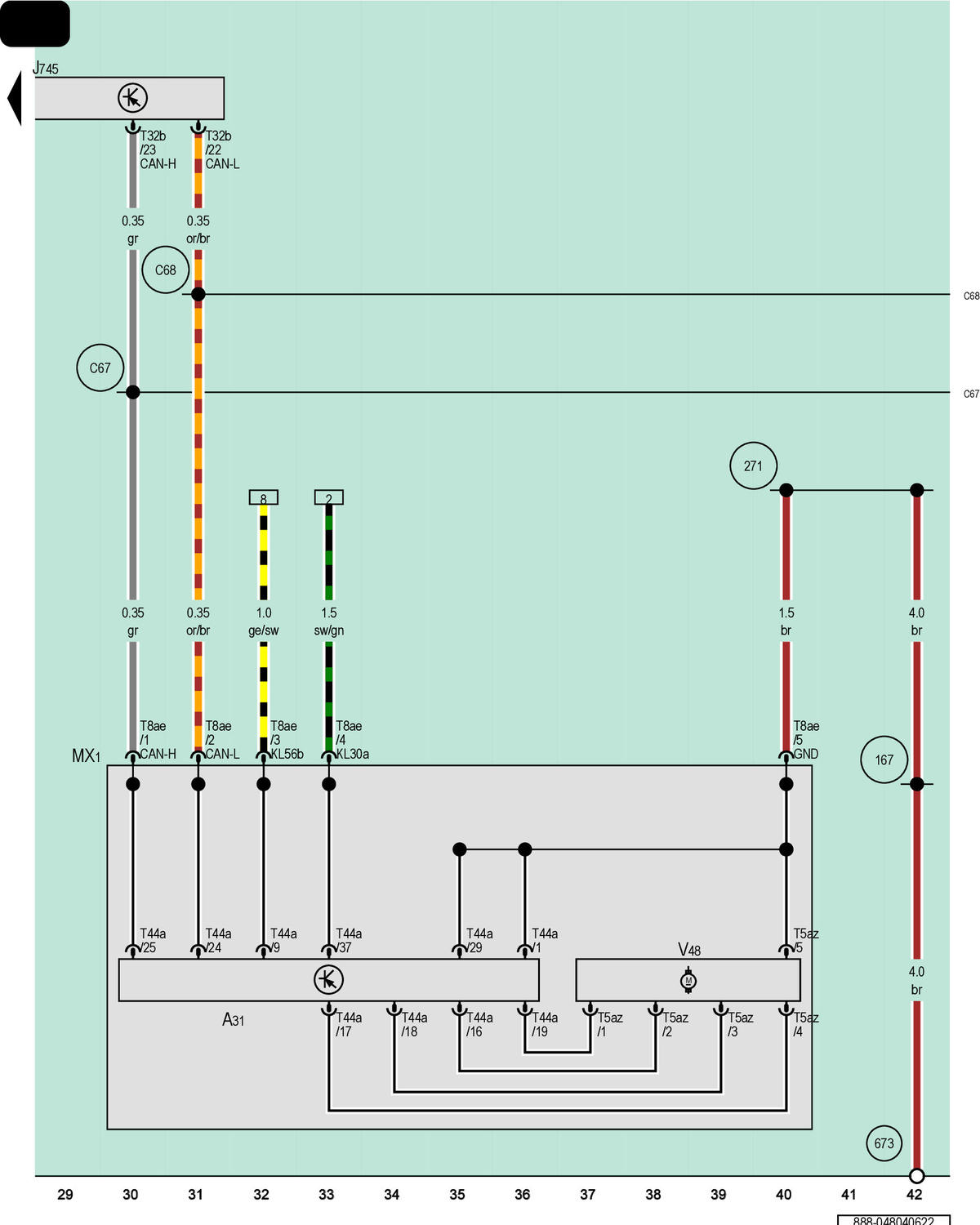

Cornering Lamp And Headlamp Range Control Module, Left Front Headlamp

GWW888-048040622Courtesy of AUDI OF AMERICA, LLC

A31

Left LED Headlamp Power Output Module 1

J745

Cornering Lamp and Headlamp Range Control Module

MX1

Left Front Headlamp

T5az

5-Pin Connector, Black

T8ae

8-Pin Connector, Black

T32b

32-Pin Connector, Gray

T44a

44-Pin Connector, Black

V48

Left Headlamp Range Control Adjustment Motor

167

Ground Connection 4 (in Engine/Motor Compartment Wiring Harness)

271

Ground Connection 3 (in Front Wiring Harness)

673

Ground Connection 3 on Left Front Longitudinal Member

C67

CAN Bus High Connection (in Headlamp Wiring Harness)

C68

CAN Bus Low Connection (in Headlamp Wiring Harness)
