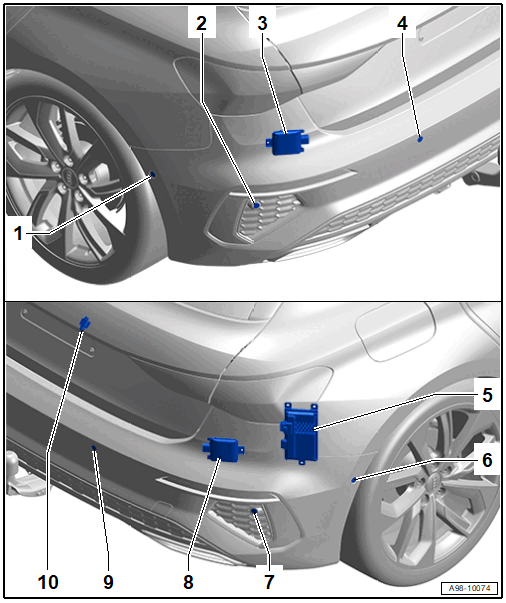

Component Location Overview - Sensors And Control Modules In Rear Section Of Vehicle
WARNING: This page is about a different car, the 2023 Audi S3, 2023 Audi RS 3, 2023 Audi A3 Quattro, and 2023 Audi A3. However, it is still accessible from the selected car via links, so may be relevant.
- Left Rear Parallel Parking Assistance Sensor -G716-
- Parallel Parking Assist. Refer to PARKING AID/PARALLEL PARKING ASSIST/AUTONOMOUS PARKING .
- Removing and Installing. Refer to Left Rear Parallel Parking Assistance Sensor -G716- /Right Rear Parallel Parking Assistance Sensor -G717-, REMOVING AND INSTALLING .
- Left Rear Parking Aid Sensor -G203-
- Parking Aid/Parallel Parking Assist. Refer to PARKING AID/PARALLEL PARKING ASSIST/AUTONOMOUS PARKING .
- Removing and Installing. Refer to REAR PARKING AID SENSORS -G203- / -G204- / -G205- / -G206-, REMOVING AND INSTALLING .
- Lane Change Assistance Control Module 2 -J770-
- In the bumper cover.
- Lane Change Assistance. Refer to LANE CHANGE ASSISTANCE .
- Removing and Installing. Refer to Lane Change Assistance Control Module -J769- /Lane Change Assistance Control Module 2 -J770-, REMOVING AND INSTALLING .
- Calibrating. Refer to LANE CHANGE ASSISTANCE, CALIBRATING .
- Left Rear Center Parking Aid Sensor -G204-
- Parking Aid/Parallel Parking Assist. Refer to PARKING AID/PARALLEL PARKING ASSIST/AUTONOMOUS PARKING .
- Removing and Installing. Refer to REAR PARKING AID SENSORS -G203- / -G204- / -G205- / -G206-, REMOVING AND INSTALLING .
- Peripheral Camera Control Module -J928-
- Inside the luggage compartment on the right side.
- Removing and Installing. Refer to Peripheral Camera Control Module -J928-, REMOVING AND INSTALLING .
- Calibrating. Refer to PERIPHERAL CAMERA, CALIBRATING .
- Right Rear Parallel Parking Assistance Sensor -G717-
- Parallel Parking Assist. Refer to PARKING AID/PARALLEL PARKING ASSIST/AUTONOMOUS PARKING .
- Removing and Installing. Refer to Left Rear Parallel Parking Assistance Sensor -G716- /Right Rear Parallel Parking Assistance Sensor -G717-, REMOVING AND INSTALLING .
- Right Rear Parking Aid Sensor -G206-
- Parking Aid/Parallel Parking Assist. Refer to PARKING AID/PARALLEL PARKING ASSIST/AUTONOMOUS PARKING .
- Removing and Installing. Refer to REAR PARKING AID SENSORS -G203- / -G204- / -G205- / -G206-, REMOVING AND INSTALLING .
- Lane Change Assistance Control Module -J769-
- In the bumper cover.
- Lane Change Assistance. Refer to LANE CHANGE ASSISTANCE .
- Removing and Installing. Refer to Lane Change Assistance Control Module -J769- /Lane Change Assistance Control Module 2 -J770-, REMOVING AND INSTALLING .
- Calibrating. Refer to LANE CHANGE ASSISTANCE, CALIBRATING .
- Right Rear Center Parking Aid Sensor -G205-
- Parallel Parking Assist. Refer to PARKING AID/PARALLEL PARKING ASSIST/AUTONOMOUS PARKING .
- Removing and Installing. Refer to Left Rear Parallel Parking Assistance Sensor -G716- /Right Rear Parallel Parking Assistance Sensor -G717-, REMOVING AND INSTALLING .
- Rearview Camera -R189- /Rear Peripheral Camera -R246-
Vehicle with rearview camera system (PR number KA2)
- With integrated Rearview Camera System Control Module -J772-.
- Rearview camera system. Refer to REARVIEW CAMERA SYSTEM .
- Removing and Installing. Refer to Rearview Camera -R189-, REMOVING AND INSTALLING .
- Calibrating. Refer to REARVIEW CAMERA SYSTEM, CALIBRATING .
Vehicle with peripheral camera system (PR number KA6)
- Peripheral Camera. Refer to PERIPHERAL CAMERA .
- Removing and Installing. Refer to Rear Peripheral Camera -R246-, REMOVING AND INSTALLING .
- Calibrating. Refer to PERIPHERAL CAMERA, CALIBRATING .
