Overview - Luggage Compartment Floor

WARNING: This page is about a different car, the 2023 Audi S3, 2023 Audi RS 3, 2023 Audi A3 Quattro, and 2023 Audi A3. However, it is still accessible from the selected car via links, so may be relevant.

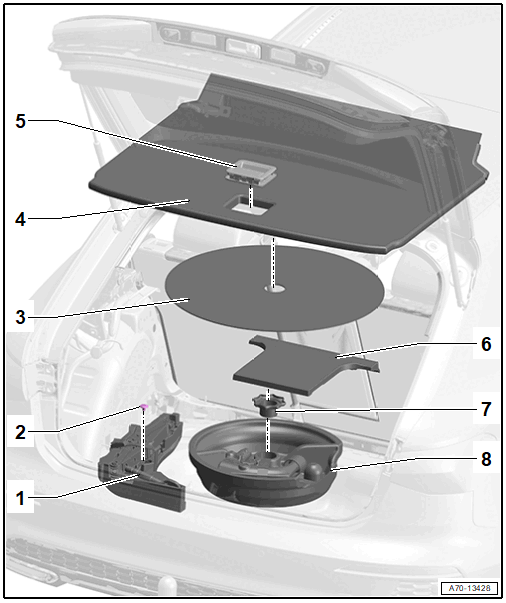

Fig 1: Exploded View Of Luggage Compartment Floor
GWWA70-13428Courtesy of AUDI OF AMERICA, LLC
  1. Vehicle Tool Kit Storage Compartment
    • Equipped on some models
  2. Button
    • Press on until stop
  3. Spare Tire Backing Plate
    • Equipped on some models
  4. Luggage Compartment Floor
  5. Luggage Compartment Floor Handle
  6. Luggage Compartment Floor Support
    • Equipped on some models
    • Adhered to the underbody
  7. Nut
    • For the storage compartment / spare wheel mount
    • Tighten hand-tight
  8. Vehicle Tool Kit Storage Compartment
    • Equipped on some models
