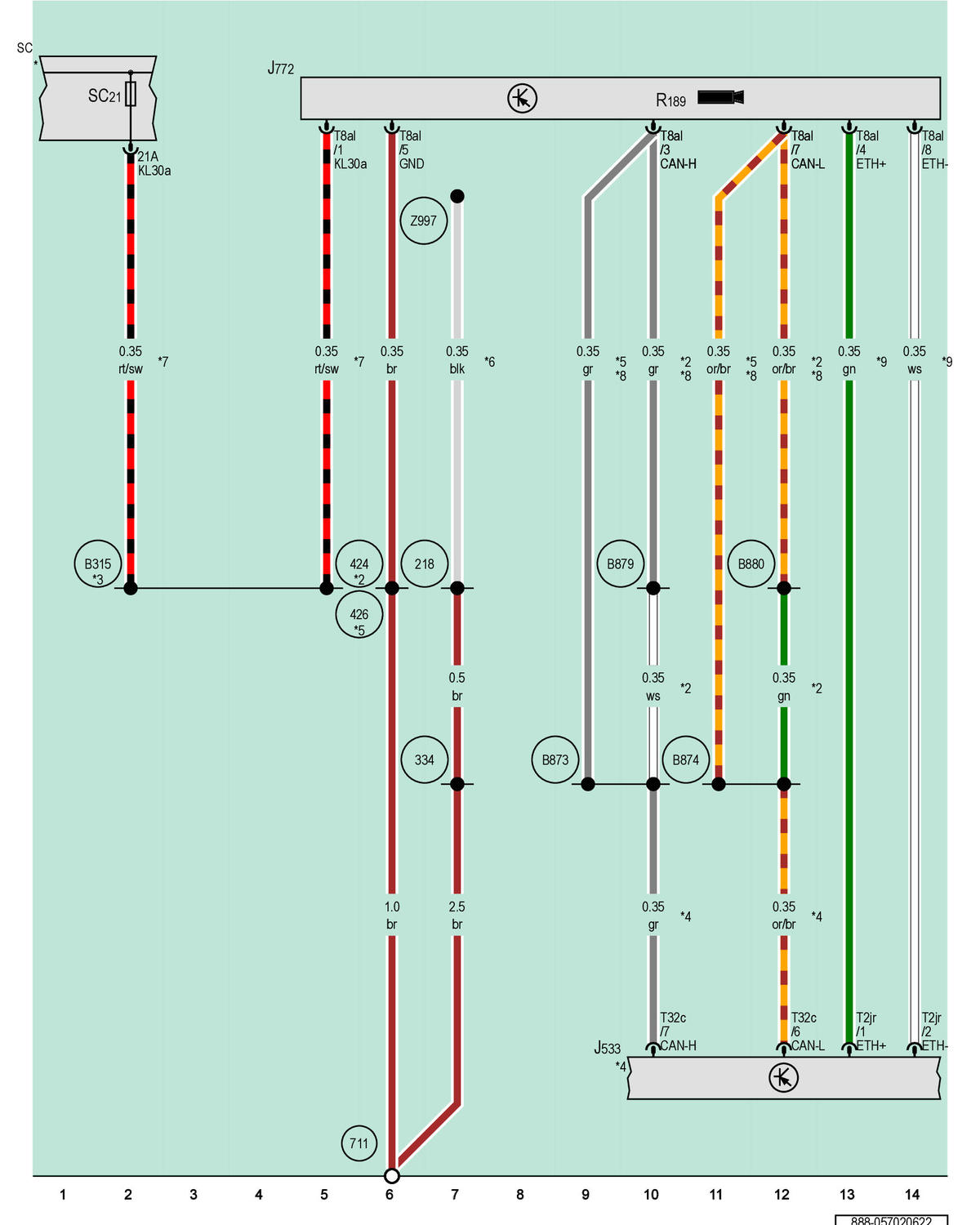

Data Bus On Board Diagnostic Interface, Rearview Camera System Control Module, Fuse Panel C
J533
Data Bus on Board Diagnostic Interface
J772
Rearview Camera System Control Module
R189
Rearview Camera
SC
Fuse Panel C
SC21
Fuse 21 (On Fuse Panel C)
T2jr
2-Pin Connector, White
T8al
8-Pin Connector, Black
T32c
32-Pin Connector, Black
218
Ground Connection 1 (in Rear Lid Wiring Harness)
334
Ground Connection 6 (in Rear Wiring Harness)
424
Ground Connection 2 (in Left Rear Wiring Harness)
426
Ground Connection 3 (in Left Rear Wiring Harness)
711
Ground Connection 3 on Left Rear Chassis Side Member
B315
Positive Connection 1 (30a) (in Main Wiring Harness)
B873
Driver Assistance Systems CAN Bus High Connection 5 (in Main Wiring Harness)
B874
Driver Assistance Systems CAN Bus Low Connection 5 (in Main Wiring Harness)
B879
Driver Assistance Systems CAN Bus High Connection 8 (in Main Wiring Harness)
B880
Driver Assistance Systems CAN Bus Low Connection 8 (in Main Wiring Harness)
Z997
Open Wire End
*
Refer to Applicable Wiring Diagram for Fuses in Vehicle Interior
*2
Sportback
*3
For Vehicles with Sensor-Controlled Power Rear Lid Opening
*4
Refer to Applicable Wiring Diagram for Data Bus Networking
*5
Sedan
*6
Open Wire End
*7
Different Wire Color Possible
*8
Diameter Depends on Equipment
*9
Ethernet Data Wire
