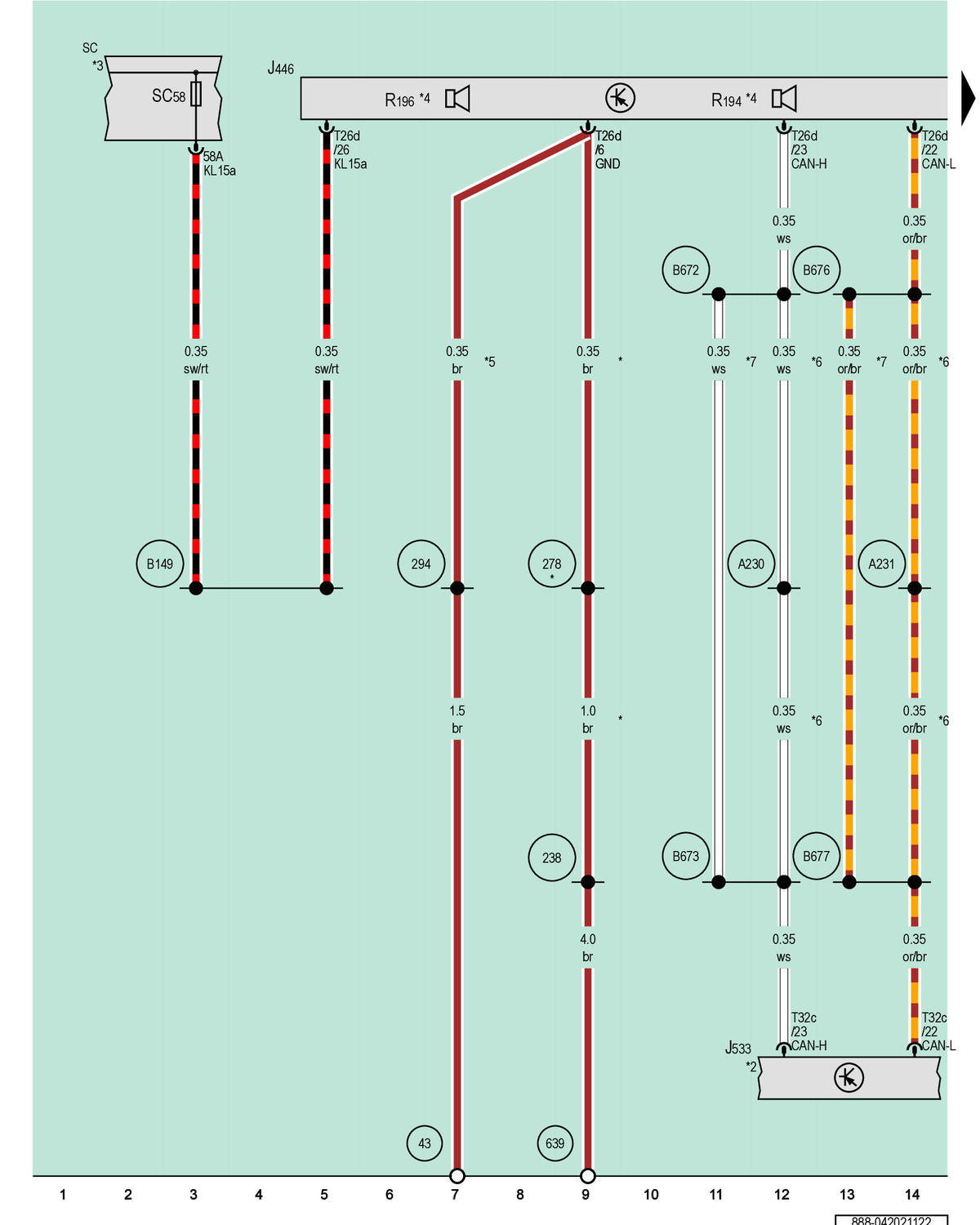

Parking Aid Control Module, Data Bus On Board Diagnostic Interface, Fuse Panel C
J446
Parking Aid Control Module
J533
Data Bus on Board Diagnostic Interface
R194
Rear Parking Aid Speaker
R196
Right Center Treble Speaker
SC
Fuse Panel C
SC58
Fuse 58 (On Fuse Panel C)
T26d
26-Pin Connector, Black
T32c
32-Pin Connector, Black
43
Ground Connection on A-Pillar, Lower Right
238
Ground Connection 1 (in Interior Wiring Harness)
278
Ground Connection 4 (in Interior Wiring Harness)
294
Ground Connection 9 (in Interior Wiring Harness)
639
Ground Connection on Left A-Pillar
A230
Suspension/Instrument Cluster CAN Bus High Connection 2 (in Instrument Panel Wiring Harness)
A231
Suspension/Instrument Cluster CAN Bus Low Connection 2 (in Instrument Panel Wiring Harness)
B149
Positive Connection 2 (15a) (in Interior Wiring Harness)
B672
Suspension/Instrument Cluster CAN Bus High Connection 1 (in Main Wiring Harness)
B673
Suspension/Instrument Cluster CAN Bus High Connection 2 (in Main Wiring Harness)
B676
Suspension/Instrument Cluster CAN Bus Low Connection 1 (in Main Wiring Harness)
B677
Suspension/Instrument Cluster CAN Bus Low Connection 2 (in Main Wiring Harness)
*
For LHD Vehicles
*2
Refer to Applicable Wiring Diagram for Data Bus Networking
*3
Refer to Applicable Wiring Diagram for Fuses in Vehicle Interior
*4
Warning Tone Delivery via Infotainment System
*5
For RHD Vehicles
*6
For Vehicles with Electronic Damping
*7
For Vehicles Without Electronic Damping
