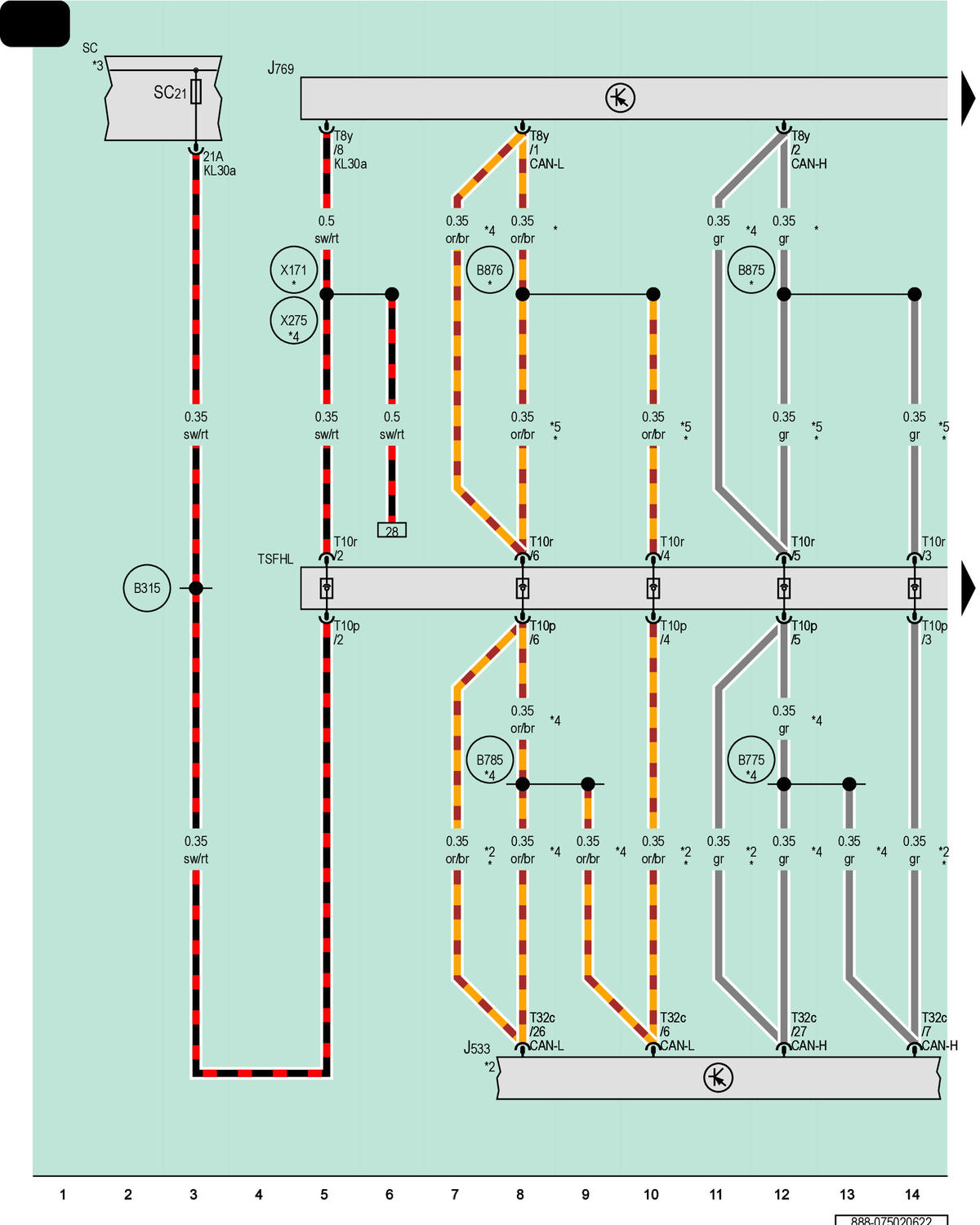

Data Bus On Board Diagnostic Interface, Lane Change Assistance Control Module, Fuse Panel C
J533
Data Bus on Board Diagnostic Interface
J769
Lane Change Assistance Control Module
SC
Fuse Panel C
SC21
Fuse 21 (On Fuse Panel C)
T8y
8-Pin Connector, Black
T10p
10-Pin Connector, Black
T10r
10-Pin Connector, Black
T32c
32-Pin Connector, Black
TSFHL
Coupling Point on Left Rear Bumper
B315
Positive Connection 1 (30a) (in Main Wiring Harness)
B775
Suspension Sensor CAN Bus High Connection 4 (in Main Wiring Harness)
B785
Suspension Sensor CAN Bus Low Connection 4 (in Main Wiring Harness)
B875
Driver Assistance Systems CAN Bus High Connection 6 (in Main Wiring Harness)
B876
Driver Assistance Systems CAN Bus Low Connection 6 (in Main Wiring Harness)
X171
Connection 15 (in Rear Bumper Wiring Harness)
X275
Connection 15 (in Front Bumper Wiring Harness)
*
Sportback
*2
Refer to Applicable Wiring Diagram for Data Bus Networking
*3
Refer to Applicable Wiring Diagram for Fuses in Vehicle Interior
*4
Sedan
*5
Depending on Equipment
