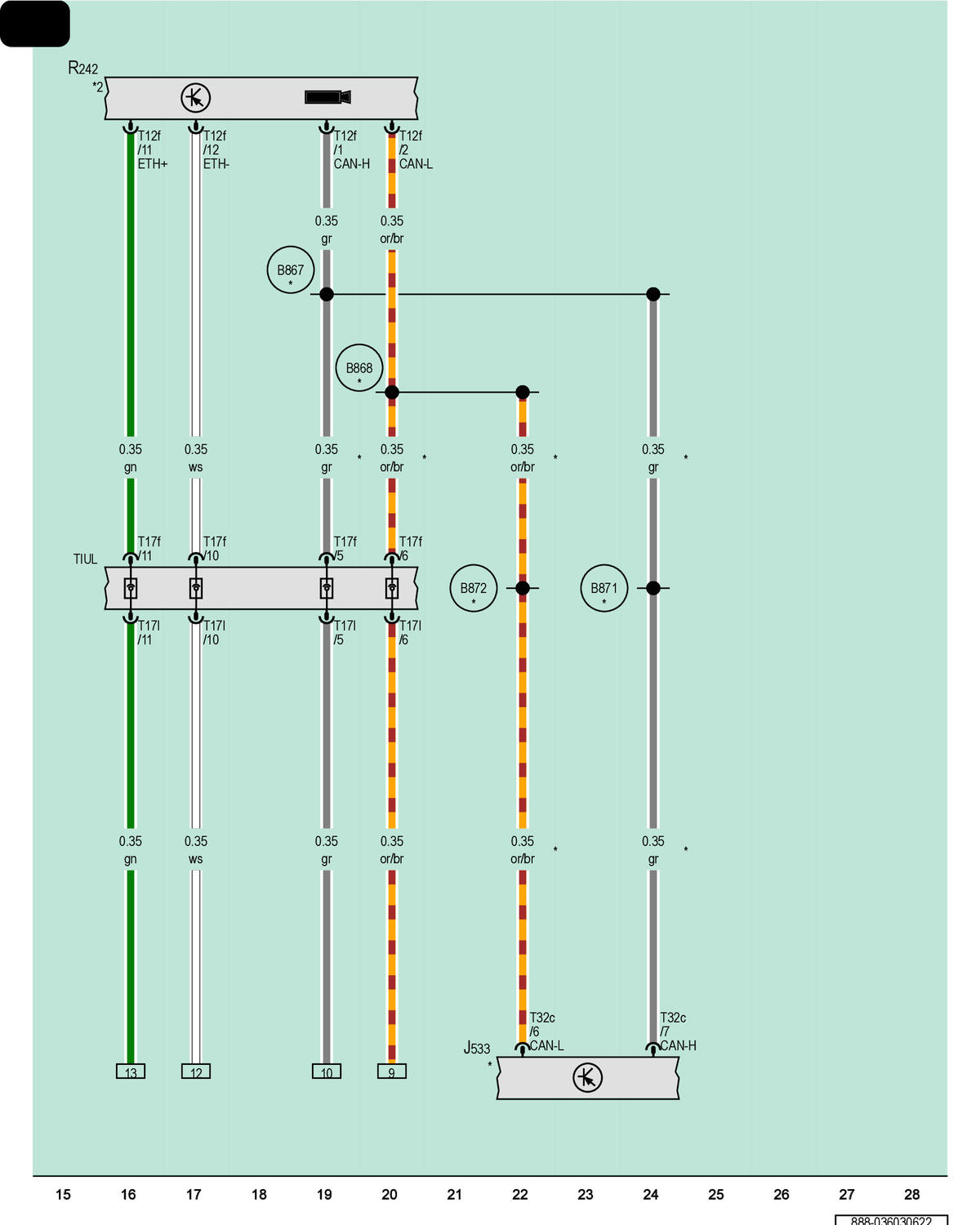

Data Bus On Board Diagnostic Interface, Driver Assistance Systems Front Camera
J533
Data Bus on Board Diagnostic Interface
R242
Driver Assistance Systems Front Camera
T12f
12-Pin Connector, Brown
T17f
17-Pin Connector, Gray
T17l
17-Pin Connector, Gray
T32c
32-Pin Connector, Black
TIUL
Coupling Point in Interior, Bottom Left
B867
Driver Assistance Systems CAN Bus High Connection 2 (in Main Wiring Harness)
B868
Driver Assistance Systems CAN Bus Low Connection 2 (in Main Wiring Harness)
B871
Driver Assistance Systems CAN Bus High Connection 4 (in Main Wiring Harness)
B872
Driver Assistance Systems CAN Bus Low Connection 4 (in Main Wiring Harness)
*
Refer to Applicable Wiring Diagram for Data Bus Networking
*2
Refer to the Applicable Driver Assistance Systems Front Camera Wiring Diagram
