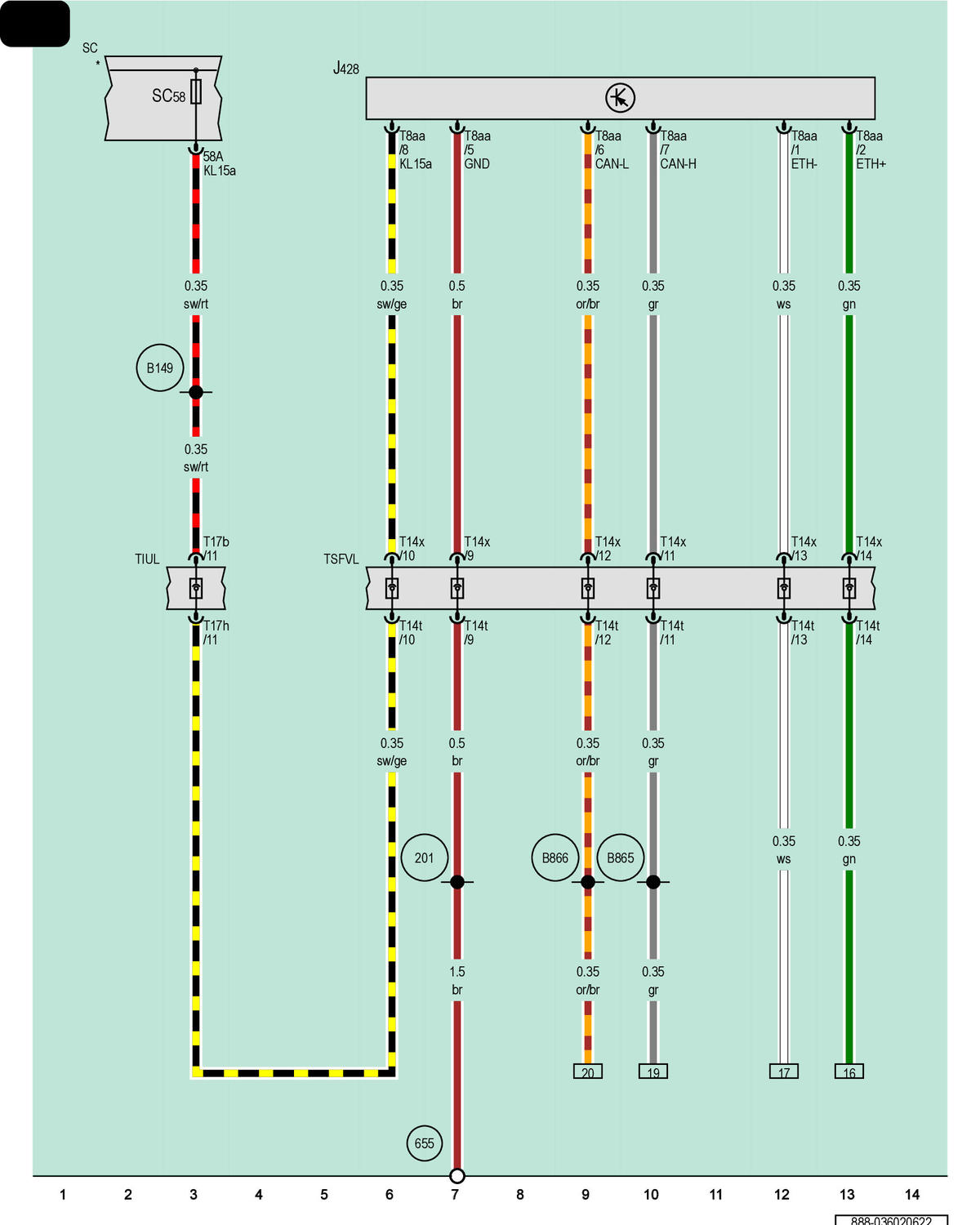

Control Module For Adaptive Cruise Control, Fuse Panel C
J428
Control Module for Adaptive Cruise Control
SC
Fuse Panel C
SC58
Fuse 58 (On Fuse Panel C)
T8aa
8-Pin Connector, Black
T14t
14-Pin Connector, Black
T14x
14-Pin Connector, Black
T17b
17-Pin Connector, Black
T17h
17-Pin Connector, Black
TIUL
Coupling Point in Interior, Bottom Left
TSFVL
Coupling Point on Left Front Bumper
201
Ground Connection 5 (in Engine/Motor Compartment Wiring Harness)
655
Ground Connection on Left Headlamp
B149
Positive Connection 2 (15a) (in Interior Wiring Harness)
B865
Driver Assistance Systems CAN Bus High Connection 1 (in Main Wiring Harness)
B866
Driver Assistance Systems CAN Bus Low Connection 1 (in Main Wiring Harness)
*
Refer to Applicable Wiring Diagram for Fuses in Vehicle Interior
