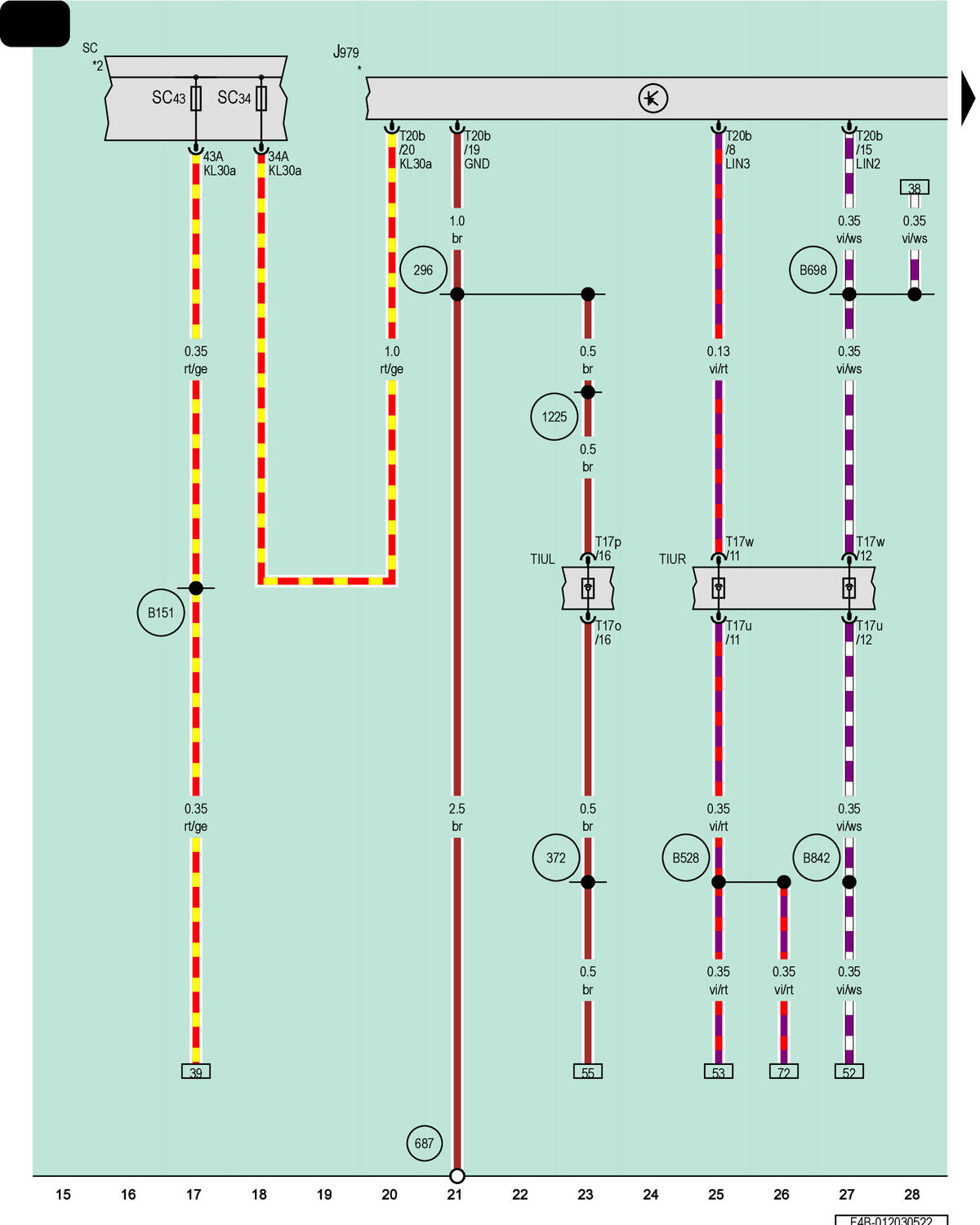

Heating And Air Conditioning Control Module, Fuse Panel C
J979
Heating and Air Conditioning Control Module
SC
Fuse Panel C
SC34
Fuse 34 (On Fuse Panel C)
SC43
Fuse 43 (On Fuse Panel C)
T17o
17-Pin Connector, Brown
T17p
17-Pin Connector, Brown
T17u
17-Pin Connector, Black
T17w
17-Pin Connector, Black
T20b
20-Pin Connector, Black
TIUL
Coupling Point in Interior, Bottom Left
TIUR
Coupling Point in Interior, Bottom Right
296
Ground Connection 11 (in Interior Wiring Harness)
372
Ground Connection 7 (in Main Wiring Harness)
687
Ground Connection 1 on Center Tunnel
1225
Ground Connection 18 (in Interior Wiring Harness)
B151
Positive Connection 3 (30a) (in Interior Wiring Harness)
B528
LIN Bus Connection 1 (in Main Wiring Harness)
B849
LIN Bus Connection 13 (in Main Wiring Harness)
B855
LIN Bus Connection 15 (in Main Wiring Harness)
*
Refer to Applicable A/C System Wiring Diagram
*2
Refer to Applicable Wiring Diagram for Fuses in Vehicle Interior
*3
For Vehicles Without UNENCE Cyber Security
*4
Through June 2023
*5
From June 2023
*6
For Vehicles with UNECE Cyber Security
