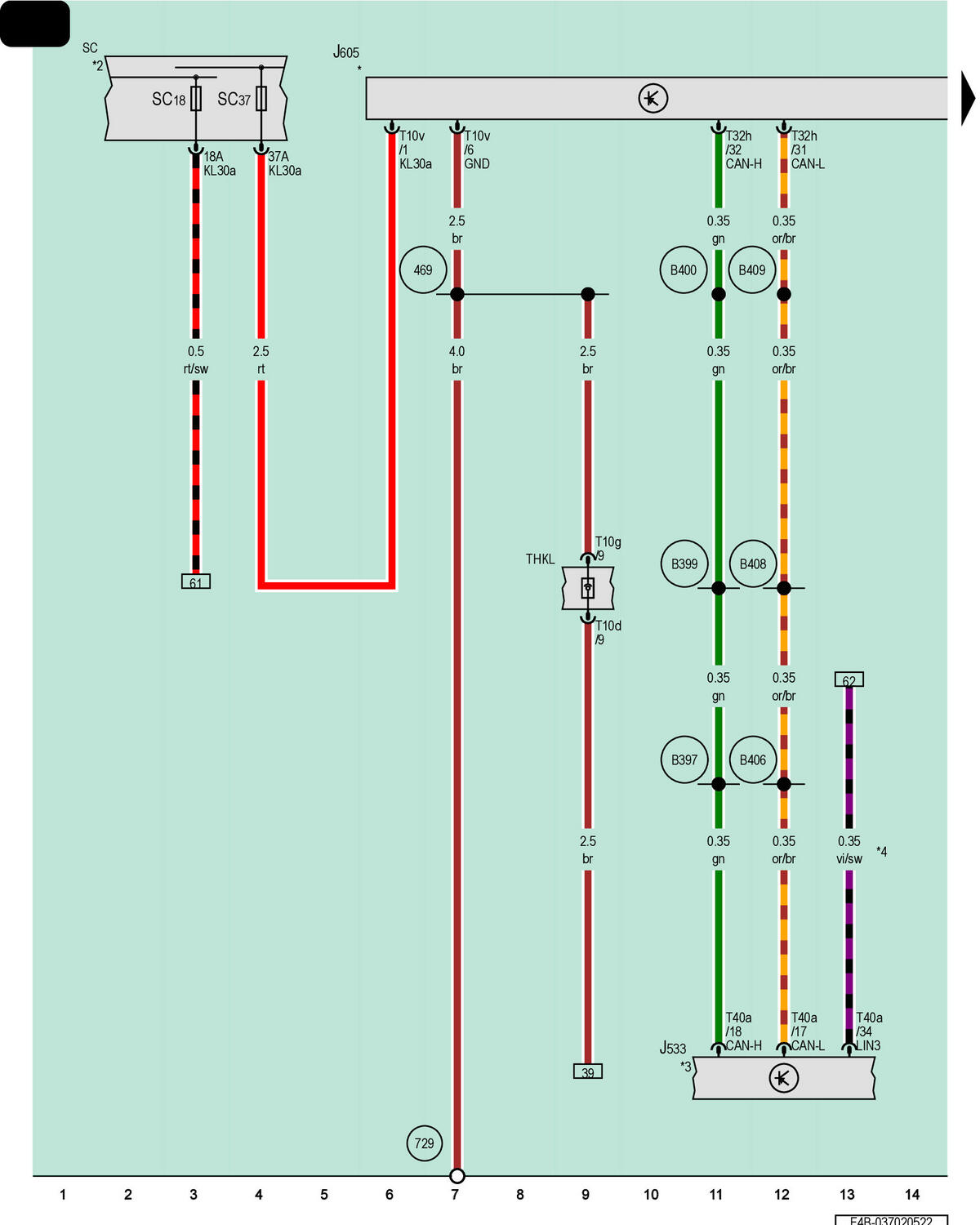

Data Bus On Board Diagnostic Interface, Rear Lid Control Module, Fuse Panel C
J533
Data Bus on Board Diagnostic Interface
J605
Rear Lid Control Module
SC
Fuse Panel C
SC18
Fuse 18 (On Fuse Panel C)
SC37
Fuse 37 (On Fuse Panel C)
T10d
10-Pin Connector, Brown
T10g
10-Pin Connector, Brown
T10v
10-Pin Connector, Black
T32h
32-Pin Connector, Black
T40a
40-Pin Connector, Black
THKL
Coupling Point on Rear Lid, Left
469
Ground Connection 20 (in Interior Wiring Harness)
729
Ground Connection on Left Rear Wheel Housing
B397
Comfort System CAN Bus High Connection 1 (in Main Wiring Harness)
B399
Comfort System CAN Bus High Connection 3 (in Main Wiring Harness)
B400
Comfort System CAN Bus High Connection 4 (in Main Wiring Harness)
B406
Comfort System CAN Bus Low Connection 1 (in Main Wiring Harness)
B408
Comfort System CAN Bus Low Connection 3 (in Main Wiring Harness)
B409
Comfort System CAN Bus Low Connection 4 (in Main Wiring Harness)
*
Refer to Applicable Driver Door Wiring Diagram
*2
Refer to Applicable Wiring Diagram for Fuses in Vehicle Interior
*3
Refer to the Applicable Convenience CAN Bus Network Data Bus Wiring Diagram
*4
For Vehicles with Sensor-Controlled Power Rear Lid Opening
