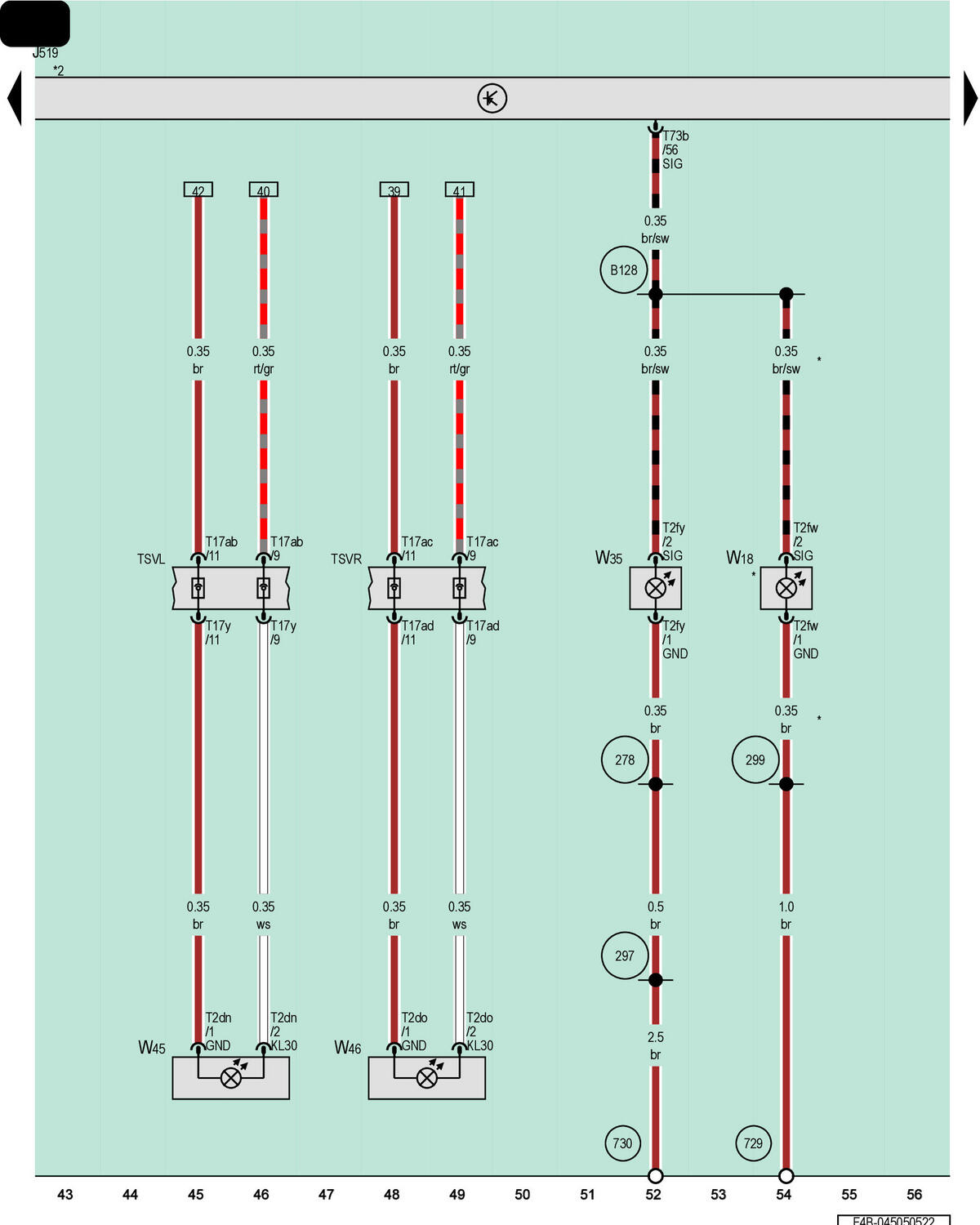

Vehicle Electrical System Control Module, Left Luggage Compartment Lamp, Right Luggage Compartment Lamp, Left Rear FOOTWELL Lamp, Right Rear FOOTWELL Lamp
J519
Vehicle Electrical System Control Module
T2dn
2-Pin Connector, Brown
T2do
2-Pin Connector, Brown
T2fw
2-Pin Connector, Black
T2fy
2-Pin Connector, Black
T17ab
17-Pin Connector, Red
T17ac
17-Pin Connector, Red
T17ad
17-Pin Connector, Red
T17y
17-Pin Connector, Red
T73b
73-Pin Connector, Black
TSVL
Left Front Seat Coupling Station
TSVR
Right Front Seat Coupling Station
W18
Left Luggage Compartment Lamp
W35
Right Luggage Compartment Lamp
W45
Left Rear Footwell Lamp
W46
Right Rear Footwell Lamp
278
Ground Connection 4 (in Interior Wiring Harness)
297
Ground Connection 12 (in Interior Wiring Harness)
299
Ground Connection 14 (in Interior Wiring Harness)
729
Ground Connection on Left Rear Wheel Housing
730
Ground Connection 1 on Right Rear Wheel Housing
B128
Luggage Compartment Lamp Connection (in Interior Wiring Harness)
*
Optional Equipment
*2
Refer to Applicable Wiring Diagram for Fuses in Vehicle Interior
