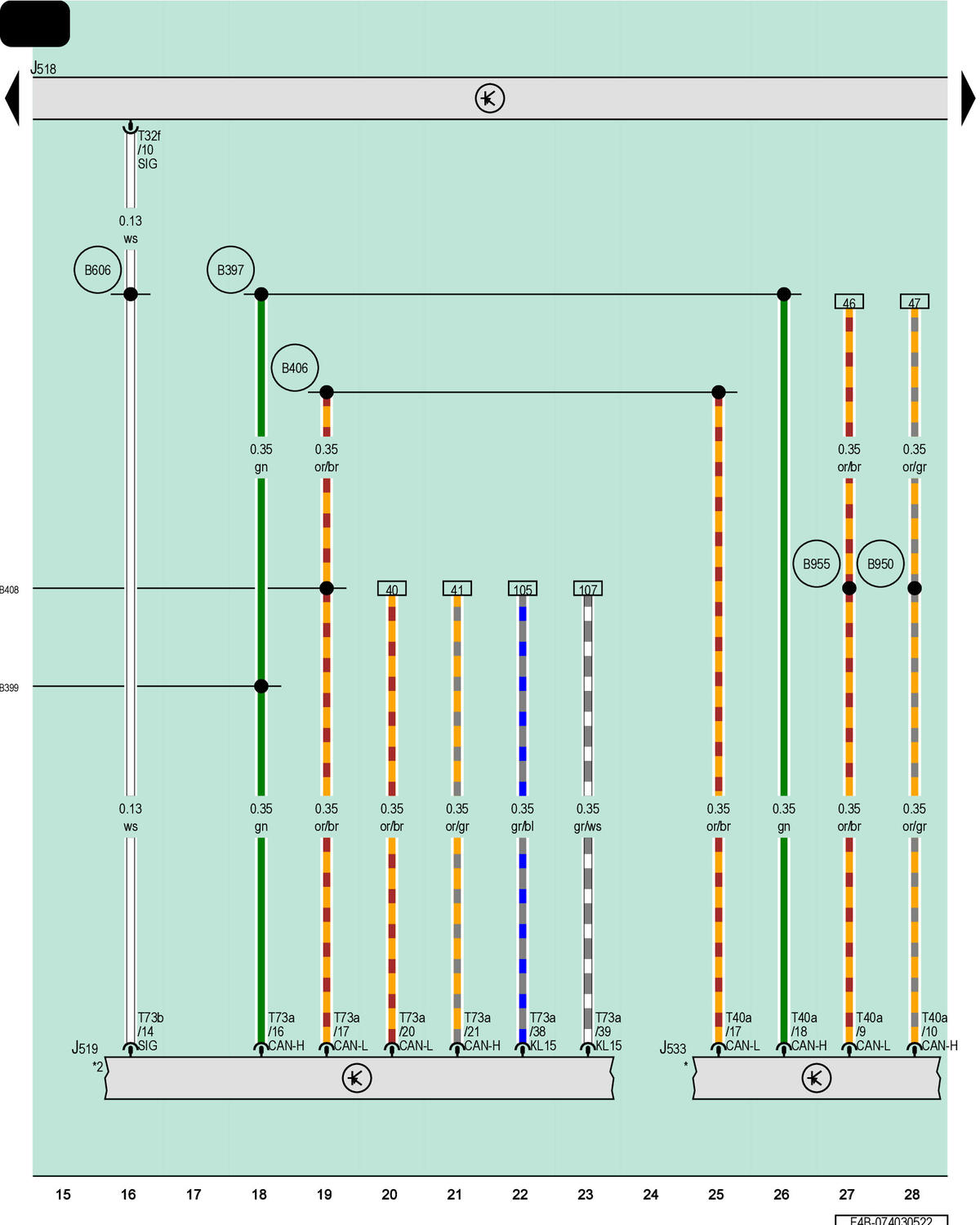

Access/Start Authorization Control Module, Vehicle Electrical System Control Module, Data Bus On Board Diagnostic Interface
J518
Access/Start Authorization Control Module
J519
Vehicle Electrical System Control Module
J533
Data Bus on Board Diagnostic Interface
T32f
32-Pin Connector, Gray
T40a
40-Pin Connector, Black
T73a
73-Pin Connector, Black
T73b
73-Pin Connector, Black
B397
Comfort System CAN Bus High Connection 1 (in Main Wiring Harness)
B399
Comfort System CAN Bus High Connection 3 (in Main Wiring Harness)
B406
Comfort System CAN Bus Low Connection 1 (in Main Wiring Harness)
B408
Comfort System CAN Bus Low Connection 3 (in Main Wiring Harness)
B606
Connection 2 (in Interior Wiring Harness)
B950
Connection 1 (CAN Bus Connectivity High) in Main Wiring Harness
B955
Connection 1 (CAN Bus Connectivity Low) in Main Wiring Harness
*
Refer to Applicable Wiring Diagram for Data Bus Networking
*2
Refer to Applicable Wiring Diagram for Fuses in Vehicle Interior
