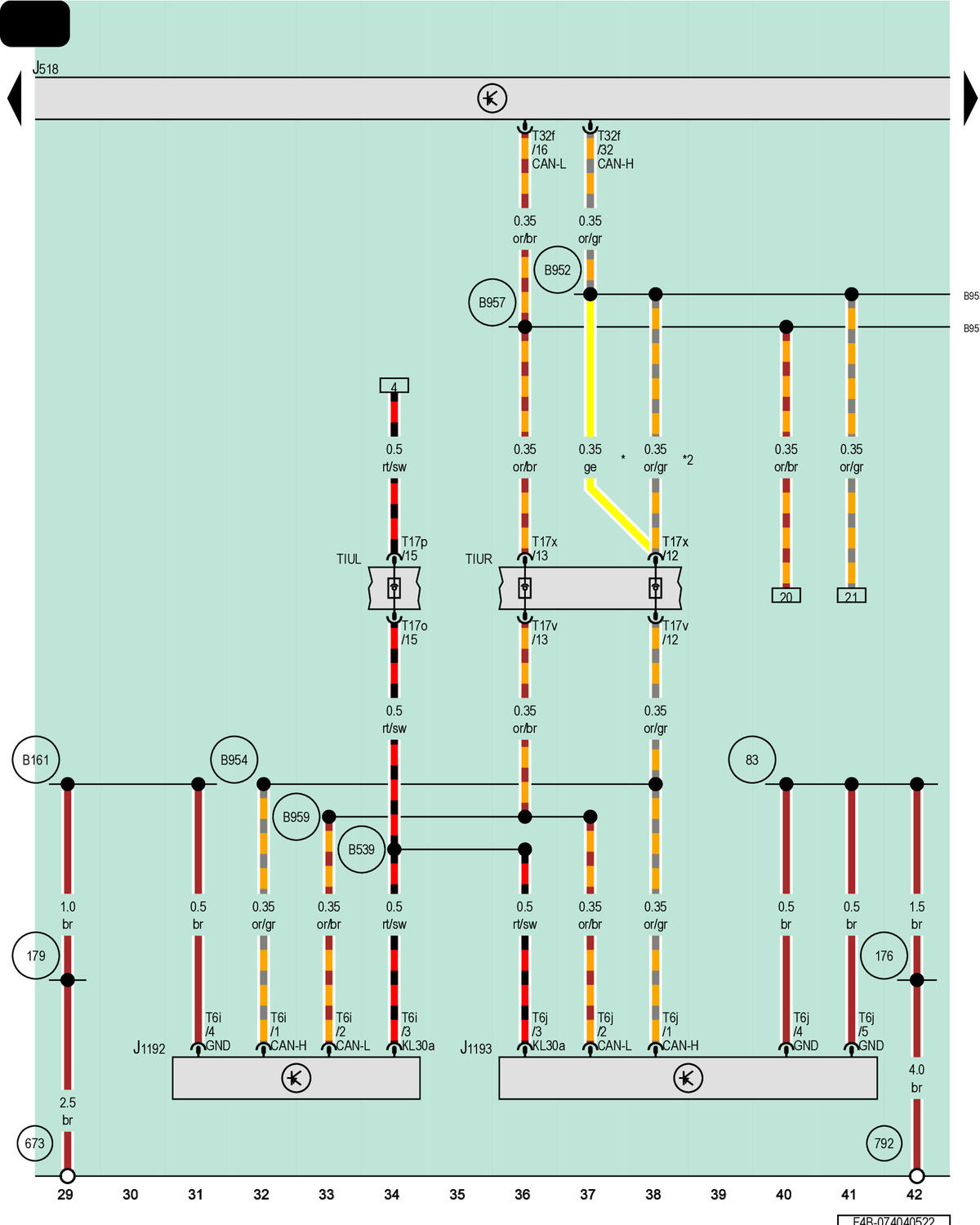

Access/Start Authorization Control Module, Burglary Protection Control Module 2, Burglary Protection Control Module 3
J518
Access/Start Authorization Control Module
J1192
Burglary Protection Control Module 2
J1193
Burglary Protection Control Module 3
T6i
6-Pin Connector, Black
T6j
6-Pin Connector, Black
T17o
17-Pin Connector, Brown
T17p
17-Pin Connector, Brown
T17v
17-Pin Connector, Brown
T17x
17-Pin Connector, Brown
T32f
32-Pin Connector, Gray
TIUL
Coupling Point in Interior, Bottom Left
TIUR
Coupling Point in Interior, Bottom Right
83
Ground Connection 1 (in Right Front Wiring Harness)
176
Ground Connection (in Right Headlamp Wiring Harness)
179
Ground Connection (in Left Headlamp Wiring Harness)
673
Ground Connection 3 on Left Front Longitudinal Member
792
Ground Connection in Right Front Wheel Housing
B161
Anti-Theft Alarm System Connection (in Interior Wiring Harness)
B539
Connection 30 (in Main Wiring Harness)
B952
Connection 3 (CAN Bus Connectivity High) in Main Wiring Harness
B954
Connection 5 (CAN Bus Connectivity High) in Main Wiring Harness
B957
Connection 3 (CAN Bus Connectivity Low) in Main Wiring Harness
B959
Connection 5 (CAN Bus Connectivity Low) in Main Wiring Harness
*
From July 2022
*2
Through July 2022
