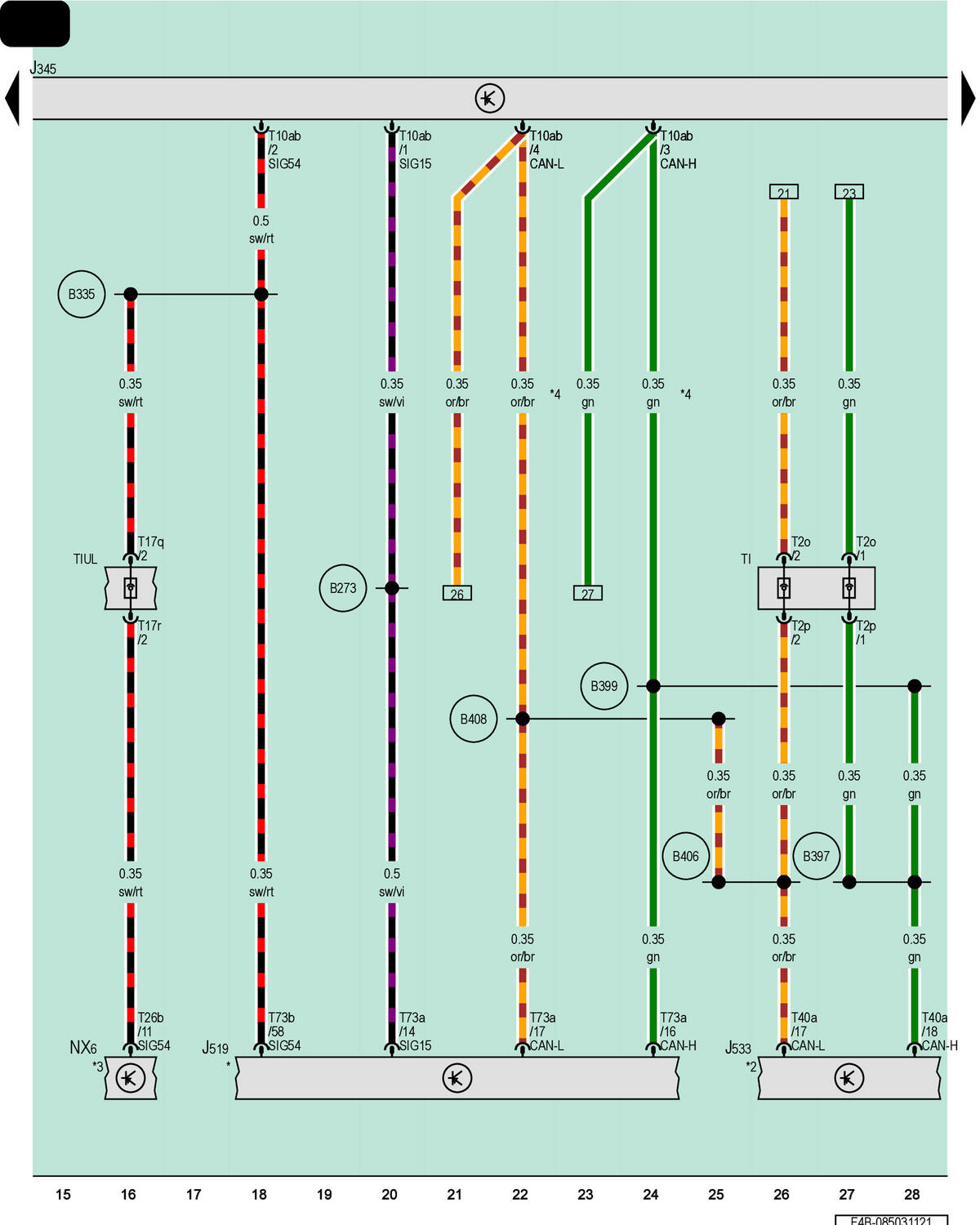

Towing Recognition Control Module, Vehicle Electrical System Control Module, Data Bus On Board Diagnostic Interface, Brake Booster
J345
Towing Recognition Control Module
J519
Vehicle Electrical System Control Module
J533
Data Bus on Board Diagnostic Interface
NX6
Brake Booster
T2o
2-Pin Connector, Black
T2p
2-Pin Connector, Black
T10ab
10-Pin Connector, Black
T17q
17-Pin Connector, Red
T17r
17-Pin Connector, Red
T26b
26-Pin Connector, Black
T40a
40-Pin Connector, Black
T73a
73-Pin Connector, Black
T73b
73-Pin Connector, Black
TI
Coupling Point in Interior
TIUL
Coupling Point in Interior, Bottom Left
B273
Positive Connection (15) (in Main Wiring Harness)
B335
Connection 54 (in Main Wiring Harness) 1
B397
Comfort System CAN Bus High Connection 1 (in Main Wiring Harness)
B399
Comfort System CAN Bus High Connection 3 (in Main Wiring Harness)
B406
Comfort System CAN Bus Low Connection 1 (in Main Wiring Harness)
B408
Comfort System CAN Bus Low Connection 3 (in Main Wiring Harness)
*
Refer to Applicable Wiring Diagram for Fuses in Vehicle Interior
*2
Refer to Applicable Wiring Diagram for Data Bus Networking
*3
Refer to Applicable Brake System Wiring Diagram
*4
Not Included in the Preparation
