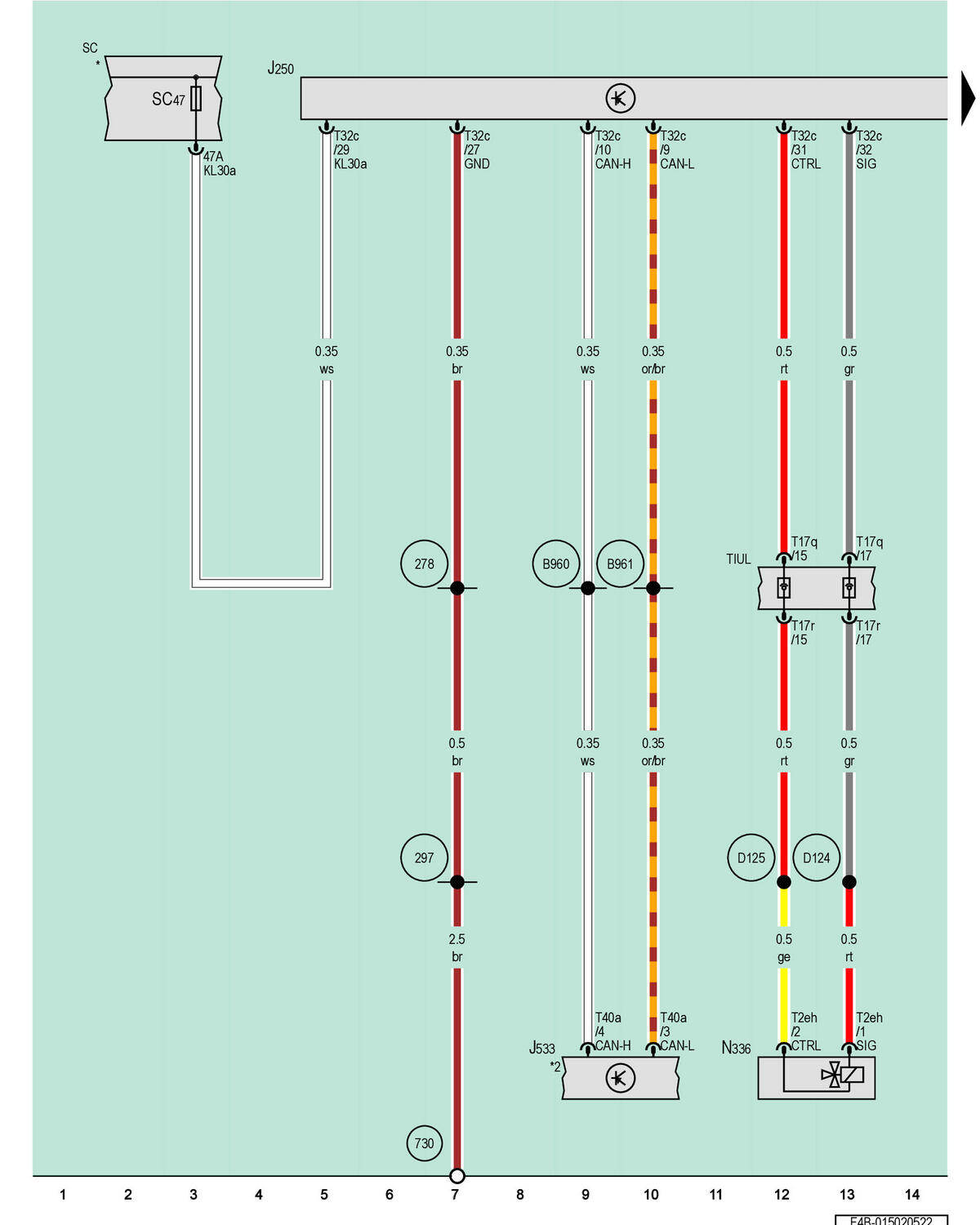

Electronic Damping Control Module, Data Bus On Board Diagnostic Interface, Left Front Damping Adjustment Valve, Fuse Panel C
J250
Electronic Damping Control Module
J533
Data Bus on Board Diagnostic Interface
N336
Left Front Damping Adjustment Valve
SC
Fuse Panel C
SC47
Fuse 47 (On Fuse Panel C)
T2eh
2-Pin Connector, Black
T17q
17-Pin Connector, Red
T17r
17-Pin Connector, Red
T32c
32-Pin Connector, Black
T40a
40-Pin Connector, Black
TIUL
Coupling Point in Interior, Bottom Left
278
Ground Connection 4 (in Interior Wiring Harness)
297
Ground Connection 12 (in Interior Wiring Harness)
730
Ground Connection 1 on Right Rear Wheel Housing
B960
Connection 1 (CAN Bus Suspension, High)
B961
Connection 1 (CAN Bus Suspension, Low)
D124
Connection 22 (in Engine/Motor Compartment Wiring Harness)
D125
Connection 23 (in Engine/Motor Compartment Wiring Harness)
*
Refer to Applicable Wiring Diagram for Fuses in Vehicle Interior
*2
Refer to Applicable Wiring Diagram for Data Bus Networking
