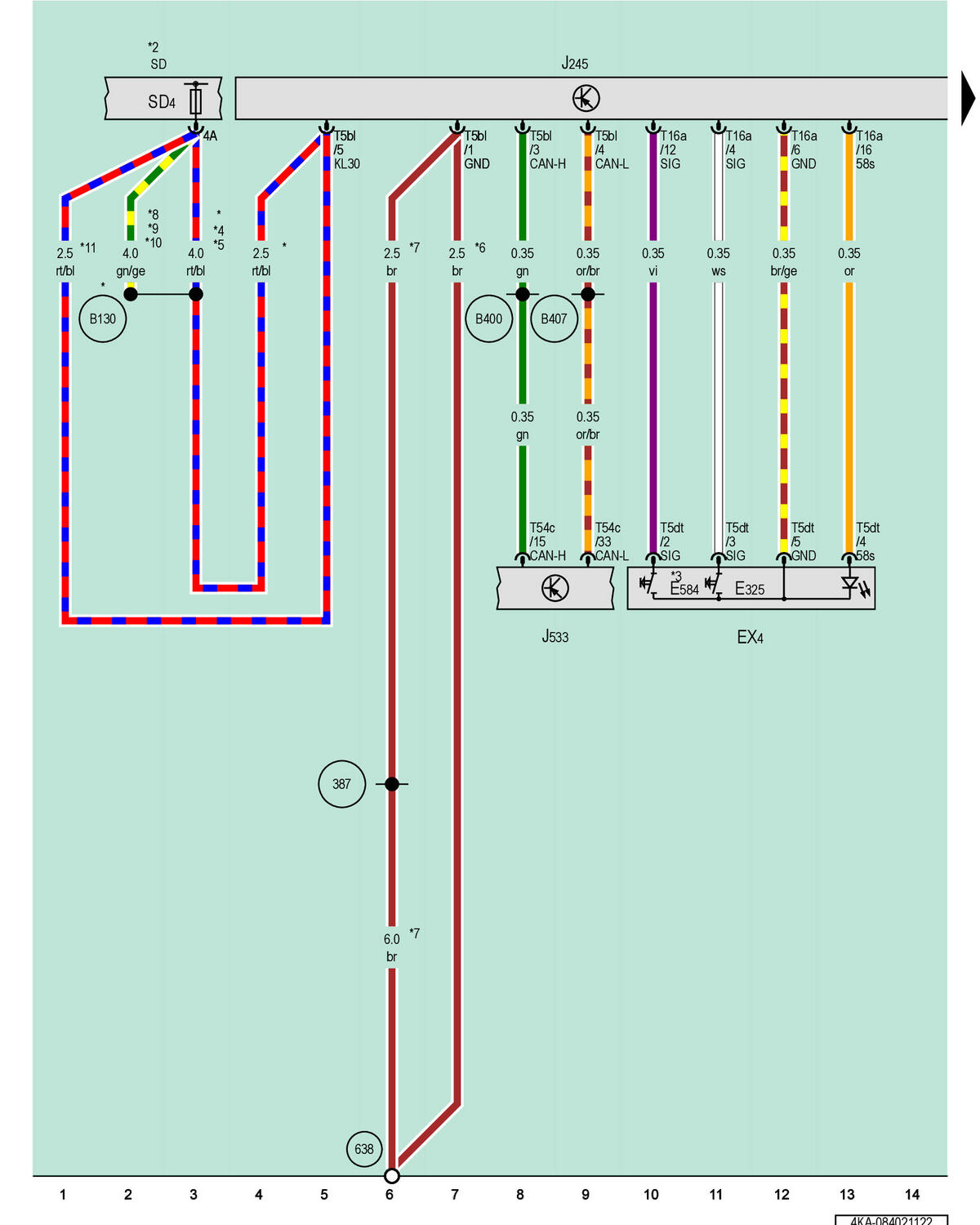

Sunroof Adjuster, Sunroof Button, Roof Shade Button 1, Sunroof Control Module, Data Bus On Board Diagnostic Interface
EX4
Sunroof Adjuster
E325
Sunroof Button
E584
Roof Shade Button 1
J245
Sunroof Control Module
J533
Data Bus on Board Diagnostic Interface
SD
Fuse Panel D
SD4
Fuse 4 (On Fuse Panel D)
T5bl
5-Pin Connector, Black
T5dt
5-Pin Connector, Black
T16a
16-Pin Connector, Brown
T54c
54-Pin Connector, Black
387
Ground Connection 22 (in Main Wiring Harness)
638
Ground Connection on Right A-Pillar
B130
Sunroof Connection (in Interior Wiring Harness)
B400
Comfort System CAN Bus High Connection 4 (in Main Wiring Harness)
B407
Comfort System CAN Bus Low Connection 2 (in Main Wiring Harness)
*
Through August 2021
*2
Refer to Applicable Wiring Diagram for Fuse Positions
*3
Depending on Equipment
*4
Through November 2020
*5
From March 2021
*6
Omitted as a Running Change
*7
Running Change
*8
From November 2020
*9
Through March 2021
*10
For Vehicles Without China Equipment
*11
From August 2021
