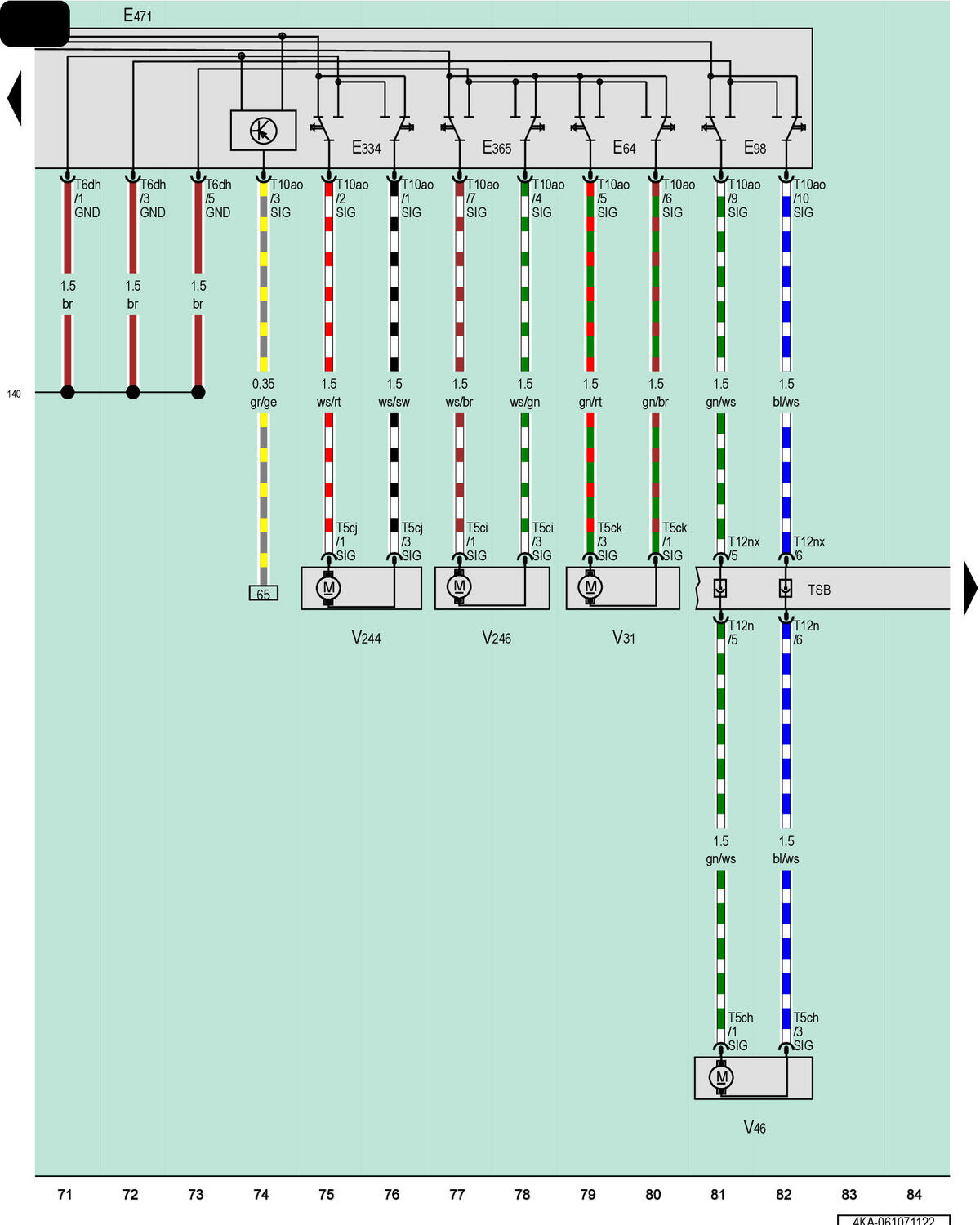

Front Passenger Seat Adjustment Control Head, Front Passenger Seat Forward/Back Adjustment Motor, Front Passenger Backrest Adjustment Motor, Front Passenger Seat Angle Adjustment Motor, Front Passenger Seat Height Adjustment Motor

GWW4KA-061071122Courtesy of AUDI OF AMERICA, LLC

E64

Front Passenger Seat Forward/Back Adjustment Switch

E98

Front Passenger Backrest Adjustment Switch

E334

Front Passenger Seat Angle Adjustment Button

E365

Front Passenger Seat Height Adjustment Switch

E471

Front Passenger Seat Adjustment Control Head

T5ch

5-Pin Connector, Brown

T5ci

5-Pin Connector, Brown

T5cj

5-Pin Connector, Brown

T5ck

5-Pin Connector, Brown

T6dh

6-Pin Connector, Black

T10ao

10-Pin Connector, Black

T12n

12-Pin Connector, Black

T12nx

12-Pin Connector, Black

TSB

Front Passenger Seat Backrest Coupling Point

V31

Front Passenger Seat Forward/Back Adjustment Motor

V46

Front Passenger Backrest Adjustment Motor

V244

Front Passenger Seat Angle Adjustment Motor

V246

Front Passenger Seat Height Adjustment Motor

140

Ground Connection 2 (in Seat Adjustment Wiring Harness)
