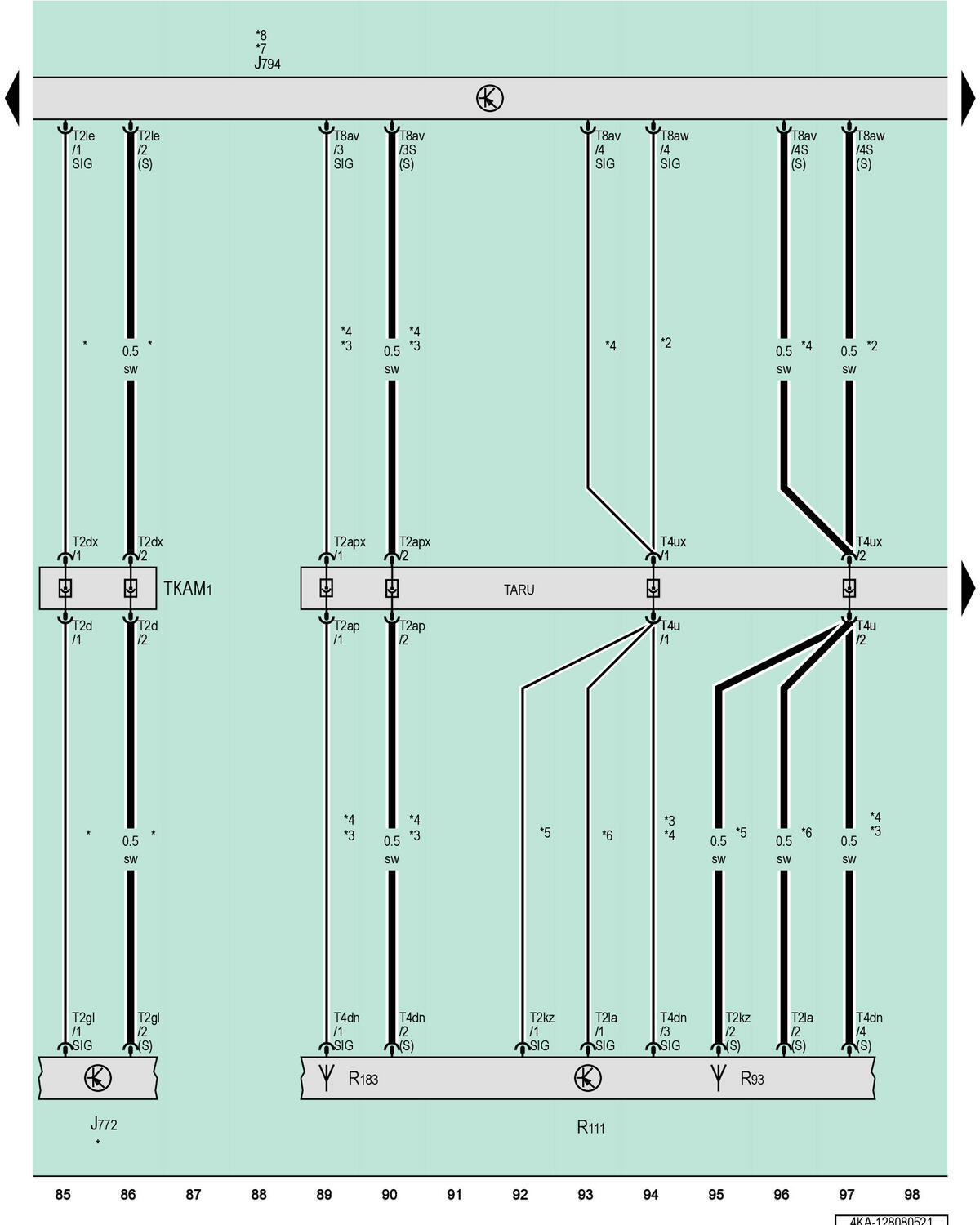

Rearview Camera System Control Module, Information Electronics Control Module 1, Antenna Amplifier 2
J772
Rearview Camera System Control Module
J794
Information Electronics Control Module 1
R93
Radio Antenna 2
R111
Antenna Amplifier 2
R183
Digital Radio Antenna
T2ap
2-Pin Connector, Black
T2apx
2-Pin Connector, Black
T2d
2-Pin Connector, Blue
T2dx
2-Pin Connector, Blue
T2gl
2-Pin Connector, Gray
T2kz
2-Pin Connector, Naturally Cloudy
T2la
2-Pin Connector, Blue
T2le
2-Pin Connector, Green
T4dn
4-Pin Connector, Naturally Cloudy
T4u
4-Pin Connector, White
T4ux
4-Pin Connector, White
T8av
8-Pin Connector, Blue
T8aw
8-Pin Connector, Black
TARU
Coupling Point on Right A-Pillar, Bottom
TKAM1
Rearview Camera Coupling Point
*
For Vehicles with Rearview Camera System
*2
For Vehicles with US Equipment
*3
For Vehicles with Digital Radio
*4
For Vehicles Without US Equipment
*5
For Vehicles Without Digital Radio
*6
For Vehicles with Japan Equipment
*7
Refer to Applicable Communication Wiring Diagram
*8
Refer to Applicable Sound System Wiring Diagram
