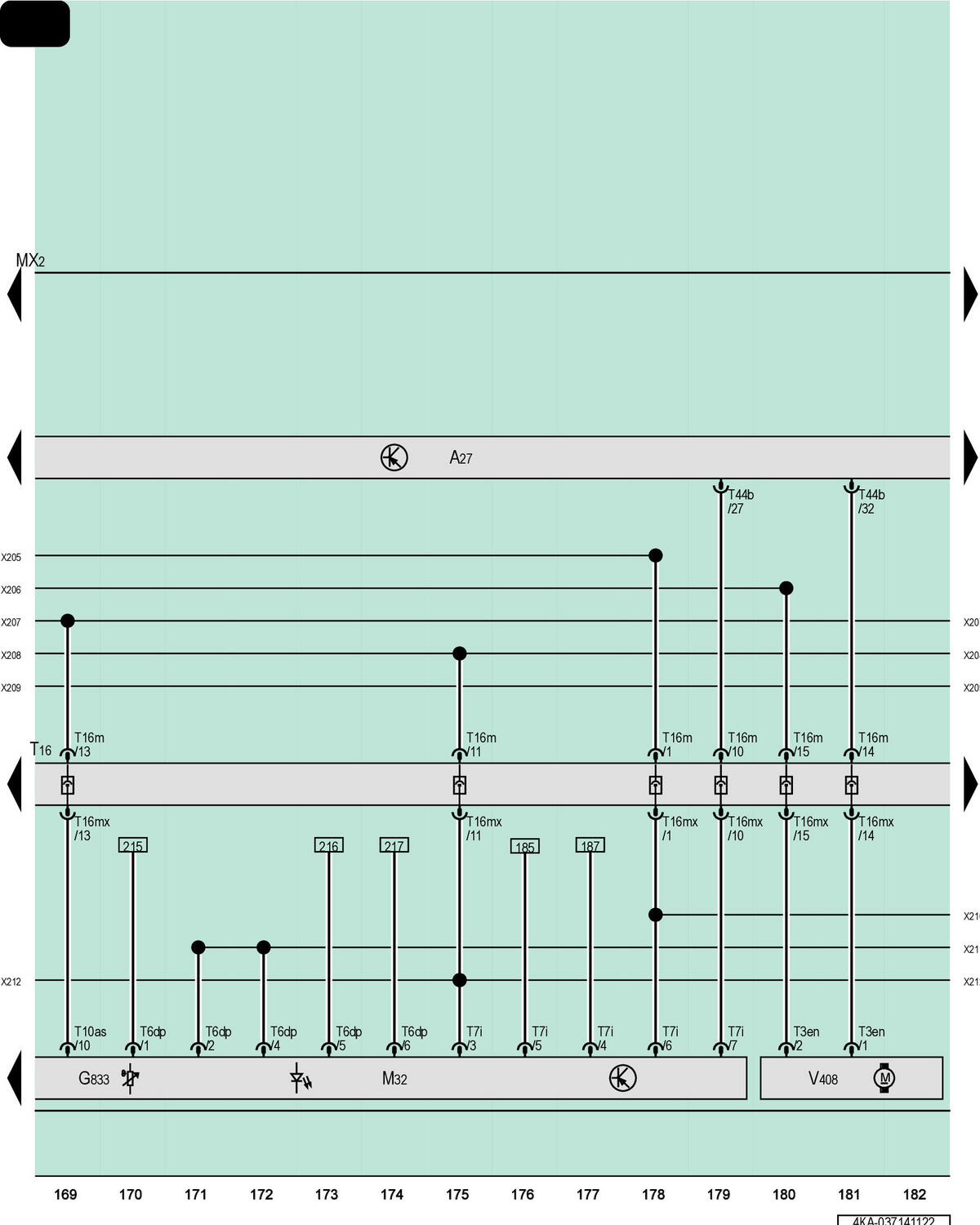

Right Led Headlamp Power Output Module 1, Right Front Headlamp, Right High Beam Headlamp Bulb, Right Headlamp Fan

GWW4KA-037141122Courtesy of AUDI OF AMERICA, LLC

A27

Right LED Headlamp Power Output Module 1

G833

Right Headlamp Temperature Sensor 3

MX2

Right Front Headlamp

M32

Right High Beam Headlamp Bulb

T10as

10-Pin Connector

T16

16-Pin Connector, In the Right Headlamp

T3en

3-Pin Connector

T6dp

6-Pin Connector

T7i

7-Pin Connector

T16m

16-Pin Connector

T16mx

16-Pin Connector

T44b

44-Pin Connector

V408

Right Headlamp Fan
