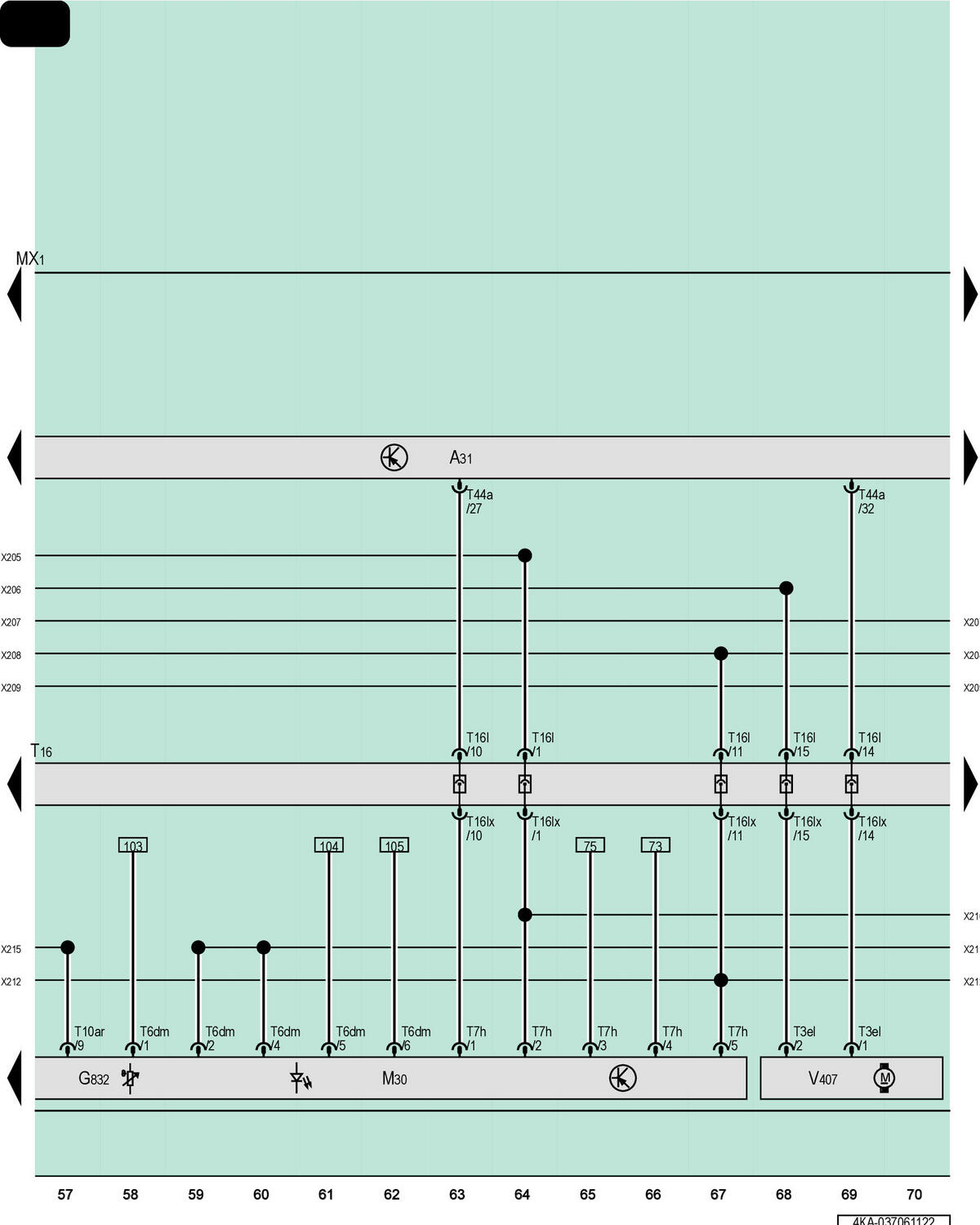

Left Led Headlamp Power Output Module 1, Left Front Headlamp, Left High Beam Headlamp Bulb, Left Headlamp Fan

GWW4KA-037061122Courtesy of AUDI OF AMERICA, LLC

A31

Left LED Headlamp Power Output Module 1

G832

Left Headlamp Temperature Sensor 3

MX1

Left Front Headlamp

M30

Left High Beam Headlamp Bulb

T10ar

10-Pin Connector

T16

16-Pin Connector, In the Left Headlamp

T3el

3-Pin Connector

T6dm

6-Pin Connector

T7h

7-Pin Connector

T16l

16-Pin Connector

T16lx

16-Pin Connector

T44a

44-Pin Connector

V407

Left Headlamp Fan
