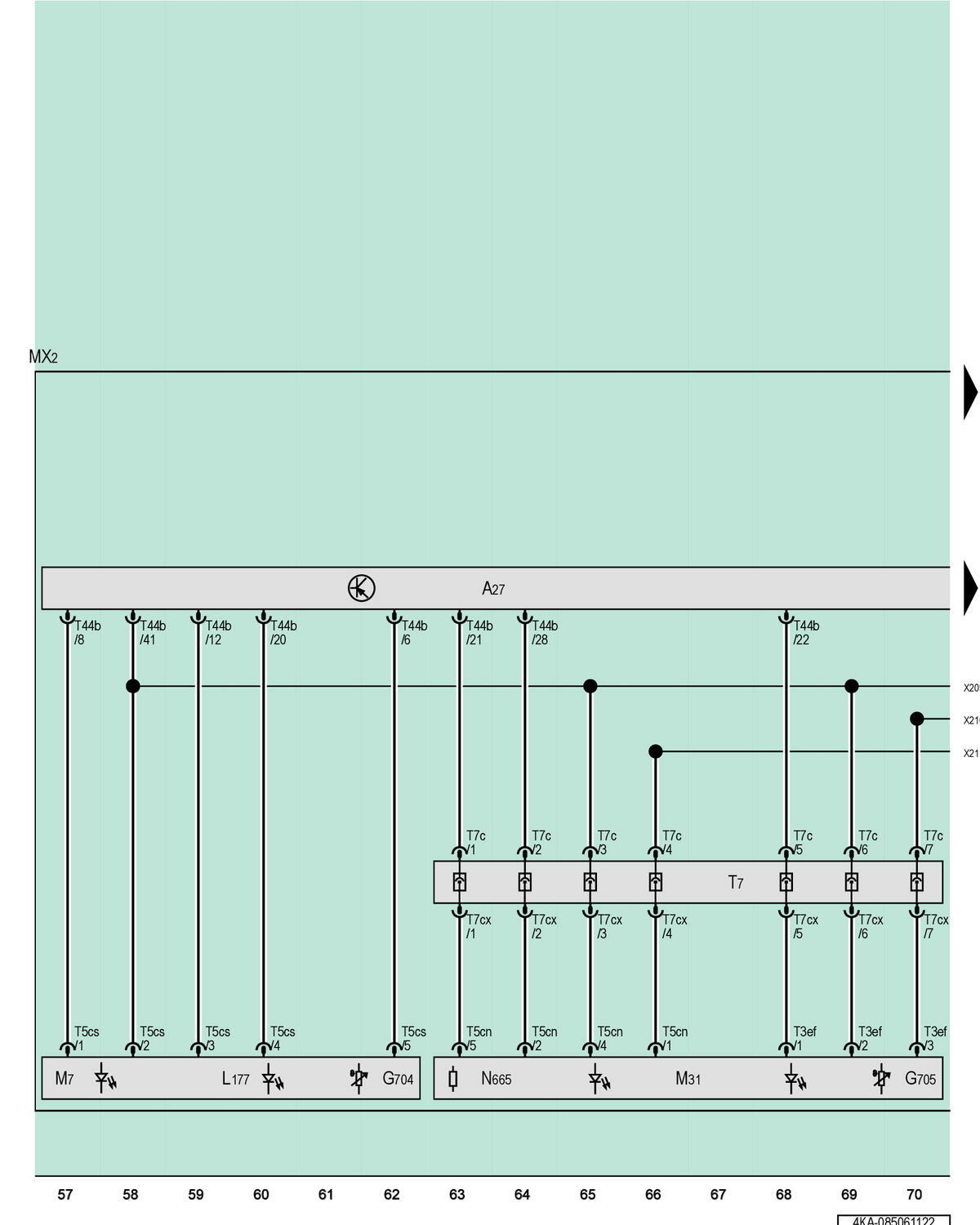

Right Led Headlamp Power Output Module 1, Right Daytime Running Lamp And Position Lamp Led Module, Right Front Headlamp, Right Front Turn Signal Bulb, Right Low Beam Headlamp Bulb

GWW4KA-085061122Courtesy of AUDI OF AMERICA, LLC

A27

Right LED Headlamp Power Output Module 1

G704

Right Headlamp Temperature Sensor 1

G705

Right Headlamp Temperature Sensor 2

L177

Right Daytime Running Lamp and Position Lamp LED Module

MX2

Right Front Headlamp

M7

Right Front Turn Signal Bulb

M31

Right Low Beam Headlamp Bulb

N665

Current Coding Resistance 1 for Right Headlamp

T3ef

3-Pin Connector

T5cn

5-Pin Connector

T5cs

5-Pin Connector

T7

7-Pin Connector, In the Right Headlamp

T7c

7-Pin Connector

T7cx

7-Pin Connector

T44b

44-Pin Connector
