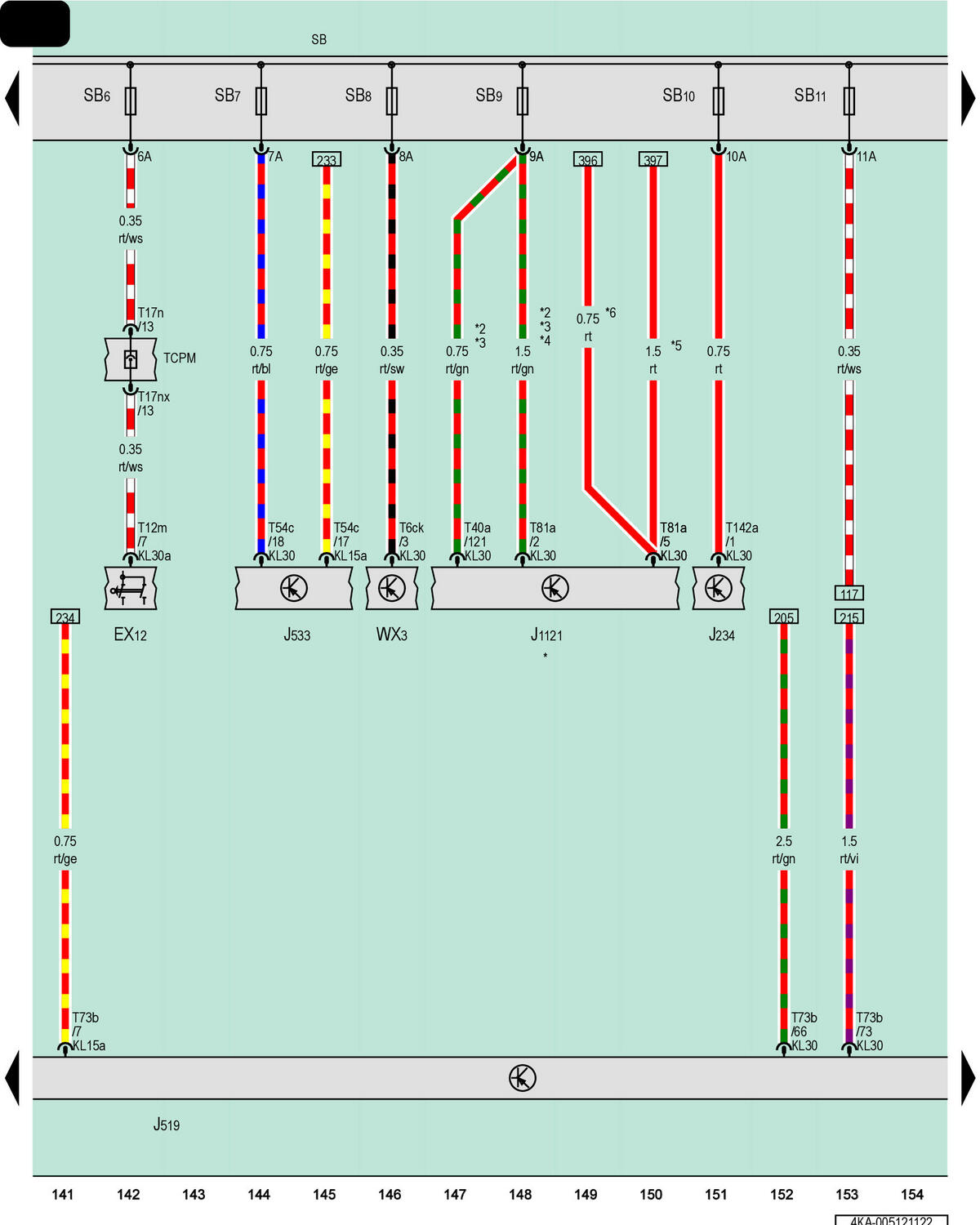

VEHICLE ELECTRICAL SYSTEM CONTROL MODULE, FUSE PANEL B (2 Of 2)

GWW4KA-005121122Courtesy of AUDI OF AMERICA, LLC

EX12

Parking Brake Button

J234

Airbag Control Module

J519

Vehicle Electrical System Control Module

J533

Data Bus on Board Diagnostic Interface

J1121

Driver Assistance Systems Control Module

SB

Fuse Panel B

SB6

Fuse 6 (On Fuse Panel B)

SB7

Fuse 7 (On Fuse Panel B)

SB8

Fuse 8 (On Fuse Panel B)

SB9

Fuse 9 (On Fuse Panel B)

SB10

Fuse 10 (On Fuse Panel B)

SB11

Fuse 11 (On Fuse Panel B)

T6ck

6-Pin Connector, Black

T12m

12-Pin Connector, Black

T17n

17-Pin Connector, Red

T17nx

17-Pin Connector, Red

T40a

40-Pin Connector, Black

T54c

54-Pin Connector, Black

T73b

73-Pin Connector, Black, Black

T81a

81-Pin Connector, Black

T142a

142-Pin Connector, Yellow

TCPM

Coupling Point on Instrument Panel, Center

WX3

Front Roof Module

*

Refer to Applicable Wiring Diagram

*2

For Driver Assistance System

*3

Depending on Equipment

*4

Diameter Depends on Equipment

*5

For Vehicles with Peripheral Camera

*6

For Vehicles without Peripheral Camera
